Série PVC

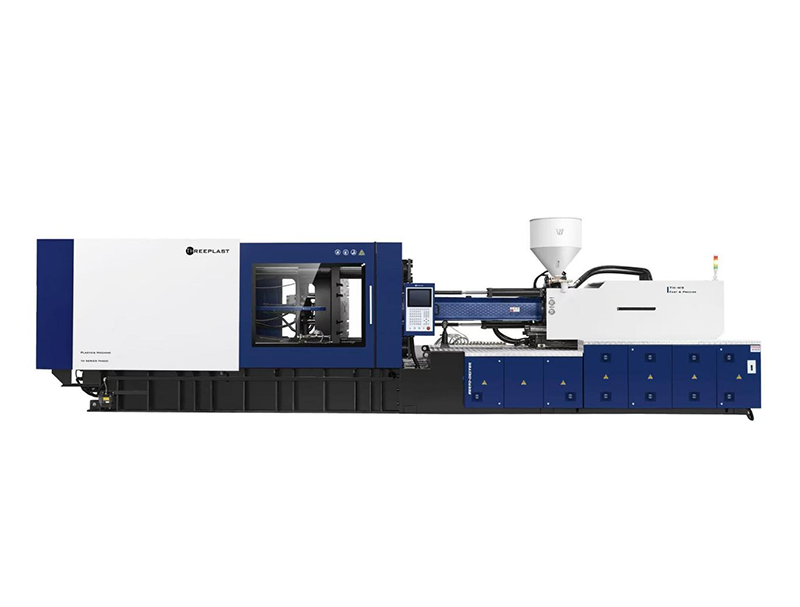

Ce servomoteur est conçu pour vos produits en PVC. Applications de traitement. cette série de machines est rapide, précise et offre une excellente répétabilité. Cette machine de moulage par injection THREEPLAST peut vous aider à atteindre une productivité maximale sur une large gamme de matériaux. avec une vis et un baril de galvanoplastie. pointe de la vis résistant à l'usure. Tirants haute résistance et plateaux rigides. Tout cela donne une unité qui restera dans la course, offrant une qualité et un rendement constamment élevés avec du PVC et des moules les plus complexes.

Réponse de vanne haute vitesse, fonctionnement continu fiable et économies d'énergie optimales.

Excellente vis et corps résistant à la corrosion et à la corrosion pour le traitement de matériaux contenant des additifs pour fibres ainsi que de matériaux ignifuges.

Vis entraînée par un couple élevé, vitesse variable, moteur à pistons radiaux.

Le contrôle de température PID assure une précision de +/- 1, de sorte que la fluctuation de la température est très minimale. La surveillance des coussins peut aider l'opérateur à vérifier la qualité du produit. C'est à dire. si la position finale de l'injection est en dessous de la tolérance autorisée, cela signifie que le produit est dans la qualité requise requise.

Contrôle proportionnel des vannes pour les réglages de pression et de volume.

Unique, ultra fiable. mécanisme de serrage à genouillère à cinq points caractérisé par une vitesse cinématique presque idéale.

La vitesse d'ouverture et de fermeture du moule est réglée numériquement en 4 étapes, chacune avec un réglage variable de la pression, du volume et de la position.

Les profils de vitesse d’injection sont réglés numériquement sur 5 niveaux sélectionnables par temps ou par distance. maintien de la pression par 4 étapes et chargement par 6 étapes.

Introduction de l'unité

Unité de serrage
Introduction de l'unité
Unité hydraulique
Unité électrique

1. Un plus grand espace entre les tiges, adapté aux grands moules et aux exigences de cavités multiples

2. Longueur de guidage plus longue et plus longue, plus grande précision pour la répétabilité, meilleure qualité du produit et âge du moule

3. Meilleure conception mécanique et système de commutation, temps de réponse plus rapide et efficacité de production supérieure

4.Les pièces développées et les bagues en graphite, cuivre et éclats utilisés dans la barre de connexion, l'éjecteur et les lames mobiles garantissent une fermeture rapide et précise du moule et de l'ouverture

5. Structure d'éjecteur de style européen, plus d'espace, pratique pour la maintenance

6. Préparez suffisamment d'espace pour mettre à jour et modifier

7. Sécurité mécanique gratuite, entièrement intégrée et sécurisée, plus sûre et plus pratique

Pas seulement un système mécanique à haute résistance. Il améliore la

8. durée de vie de la machine, mais il peut également protéger le modèle.

1. L'unité d'injection est entièrement compatible avec les barres de guidage linéaires double précision, qui garantissent la meilleure précision et une vitesse de démarrage rapide.

2. Les entraînements à double cylindre améliorent la précision de l'injection

3. L'unité d'injection de tuyau en acier adopte le raccord de tuyau pour se connecter. Aucune conception ne garantit que la maintenance et le service après-vente sont plus faciles.

4.Améliorer la conception, la production et la maintenance de la couverture de buse pour la rendre plus facile

5. La couverture du fût est conçue avec une double couche pour éviter les brûleurs, assurant une production en toute sécurité.

6. Le matériau importé de haute qualité de la vis à embout SKD61, de la bague de contrôle et de la bague d'orientation peut répondre à de nombreux types de vis. Ils conçoivent divers matériaux plastiques et ils ont besoin de besoins particuliers en matière de moulage par injection.

7. Barrel PID contrôle la différence de température, moins d'erreur.

1. Dotée d'un servomoteur précis et d'un système d'économie d'énergie, la capacité d'économie d'énergie peut atteindre 20% à 80% de la machine d'injection conventionnelle.

2. Les composants hydrauliques de renommée mondiale assurent la fiabilité de la machine et une vitesse de réponse rapide

3. Réservoir d'huile visible et amovible pour la maintenance des circuits hydrauliques.

4. Vous pouvez choisir des blocs de vannes de transformateur standard, de circuit hydraulique et de fonctions simples pour la mise à jour et la maintenance.

5. Filtre d'aspiration magnétique auto-obturant. Rendez votre entretien plus pratique

6. La répartition logique de l'huile de pompe de la pompe d'aspiration, de la sortie d'huile du réservoir d'huile et du pipeline. Connexion hydraulique, facile à entretenir.

7. Allemagne DIN7. Tuyau de raccordement hydraulique standard avec joint, bouchon de type G, filetage de vis, évite la contamination par l'huile.

1.World de pièces électriques connues

2. Grand contrôle d'écran couleur de haute qualité, disponible en différentes langues

3. Standard équipé d'une tour d'éclairage à LED de trois couleurs avec alarme, dispositif de boîte de travail transparent

4. Mettez à jour la fonction de gestion de réseau disponible.

5. Le joint en caoutchouc après le joint est utilisé dans l'armoire électrique de haute sécurité

6.Programmez l'appareil conformément aux normes de sécurité CE.

Liste de fonctions

Unité de serrage
Unité d'injection
Système Hydraulique
Système électrique
Autres

Remarks: “●” for standard, "○*' for option, "▬” for Not available

Série Universelle

TH90PVC

TH90
Injection Unit		A	B	C
Screw Diameter	In	1.18	1.38	1.57
	mm	30	35	40
Screw L/D ration	L/D	23.5	22	19.2
Shot volume	in3	7.32	9.95	13.06
	Cm3	120	163	214
Shot weight (PS)	g	109	149	194
	oz	3.85	5.26	6.84
Injection Pressure	psi	38290.05	28137.31	21465.58
	Mpa	264	194	148
Max screw speed	rpm	250
Clamping Unit
Clamping Force	KN / T	900 / 90
	U.S.ton	91.78 / 9.18
Opening stroke	In	13.58
	mm	345
Tie-bars distance	In	13.58 X 13.58
	mm	370 X 370
Max.mold height	In	14.96
	mm	380
Min.mold height	In	5.91
	mm	150
Ejector Stroke	In	3.94
	mm	100
Ejector force	KN	33
	U.S. ton	3.36
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7
	HP	9.39
Oil tank Capacity	Litre	157
Machine Dimensions	In	171.26 X 47.24 X 70.87
	m	4.35 X 1.20 X 1.80
Machine weight	KG/T	3500 / 3.5
	Lbs	7716.17

TH110PVC

TH110
Injection Unit		A	B	C
Screw Diameter	In	1.50	1.65	1.77
	mm	38	42	45
Screw L/D ration	L/D	22	18.6	17.5
Shot volume	in3	11.47	13.73	15.56
	Cm3	188	225	255
Shot weight (PS)	g	170	204	249
	oz	5.99	7.19	8.78
Injection Pressure	psi	31183.11	26976.91	23496.11
	Mpa	215	186	162
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1100 / 110
	U.S.ton	112.17 / 11.22
Opening stroke	In	14.17
	mm	360
Tie-bars distance	In	16.54 X14.96
	mm	420 X 380
Max.mold height	In	16.93
	mm	430
Min.mold height	In	6.69
	mm	170
Ejector Stroke	In	4.72
	mm	120
Ejector force	KN	40
	U.S. ton	4.08
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7.3
	HP	9.79
Oil tank Capacity	Litre	215
Machine Dimensions	In	184.25 X 48.82 X 82.68
	m	4.68 X 1.24X 2.10
Machine weight	KG/T	3800 / 3.8
	Lbs	8377.56

TH130PVC

TH130
Injection Unit		A	B	C
Screw Diameter	In	1.50	1.65	1.77
	mm	38	42	45
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	11.90	14.52	16.72
	Cm3	195	238	274
Shot weight (PS)	g	178	217	249
	oz	6.28	7.65	8.78
Injection Pressure	psi	30167.84	24801.45	21465.58
	Mpa	208	171	148
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1300 / 130
	U.S.ton	132.56 / 13.26
Opening stroke	In	14.96
	mm	380
Tie-bars distance	In	16.93 X16.93
	mm	430 X 430
Max.mold height	In	18.11
	mm	460
Min.mold height	In	7.09
	mm	180
Ejector Stroke	In	4.72
	mm	120
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7.4
	HP	9.92
Oil tank Capacity	Litre	220
Machine Dimensions	In	190.08 X 50.39 X 82.68
	m	4.82 X 1.28X 2.10
Machine weight	KG/T	4300 / 4.3
	Lbs	9480.87

TH160PVC

TH160
Injection Unit		A	B	C
Screw Diameter	In	1.65	1.77	1.97
	mm	42	45	50
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	19.04	21.85	26.97
	Cm3	312	358	442
Shot weight (PS)	g	284	326	402
	oz	10.00	11.50	14.18
Injection Pressure	psi	29442.65	25671.67	20740.39
	Mpa	203	177	143
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1600 / 160
	U.S.ton	163.15 / 16.32
Opening stroke	In	17.13
	mm	435
Tie-bars distance	In	18.90 X 18.90
	mm	480 X 480
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.31
	mm	135
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	23
	HP	30.84
Heating capacity	Kw	9.9
	HP	13.28
Oil tank Capacity	Litre	300
Machine Dimensions	In	209.06 X 55.12 X 86.61
	m	5.31 X 1.40X 2.20
Machine weight	KG/T	5300 / 5.3
	Lbs	11684.49

TH180PVC

TH180
Injection Unit		A	B	C
Screw Diameter	In	1.77	1.97	2.17
	mm	45	50	55
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	23.31	28.74	34.78
	Cm3	382	471	570
Shot weight (PS)	g	347	429	519
	oz	12.24	15.13	18.31
Injection Pressure	psi	30022.80	24366.33	20015.20
	Mpa	207	168	138
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1800 / 180
	U.S.ton	183.55 / 18.36
Opening stroke	In	17.13
	mm	435
Tie-bars distance	In	18.90 X 18.90
	mm	480 X 480
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.31
	mm	135
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	29
	HP	38.89
Heating capacity	Kw	11.50
	HP	15.42
Oil tank Capacity	Litre	305
Machine Dimensions	In	212.60 X 57.09 X 88.58
	m	5.40 X 1.45 X 2.25
Machine weight	KG/T	5800 / 5.80
	Lbs	12786.80

TH210PVC

TH210
Injection Unit		A	B	C
Screw Diameter	In	1.77	1.97	2.17
	mm	45	50	55
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	23.31	28.74	34.78
	Cm3	382	471	570
Shot weight (PS)	g	347	429	519
	oz	12.24	15.13	18.31
Injection Pressure	psi	30022.80	24366.33	20015.20
	Mpa	207	168	138
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	2100 / 210
	U.S.ton	214.14 / 21.41
Opening stroke	In	18.70
	mm	475
Tie-bars distance	In	20.87 X 20.87
	mm	530 X 530
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.51
	mm	140
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	29
	HP	38.89
Heating capacity	Kw	11.5
	HP	15.42
Oil tank Capacity	Litre	310
Machine Dimensions	In	219.29 X 59.06 X 90.55
	m	5.57 X 1.50 X 2.30
Machine weight	KG/T	6700 / 6.7
	Lbs	14770.95

TH260PVC

TH260
Injection Unit		A	B	C
Screw Diameter	In	2.17	2.36	2.56
	mm	55	60	65
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	39.12	46.56	54.68
	Cm3	641	763	896
Shot weight (PS)	g	584	695	815
	oz	20.59	24.51	28.74
Injection Pressure	psi	28862.50	24366.33	20740.39
	Mpa	199	168	143
Max screw speed	rpm	220
Clamping Unit
Clamping Force	KN / T	2600 / 260
	U.S.ton	265.12 / 26.51
Opening stroke	In	21.65
	mm	550
Tie-bars distance	In	22.64 X 22.64
	mm	575 X 575
Max.mold height	In	22.83
	mm	580
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	36
	HP	48.28
Heating capacity	Kw	13.5
	HP	18.10
Oil tank Capacity	Litre	330
Machine Dimensions	In	244.10 X 62.20 X 90.55
	m	6.20 X 1.58 X 2.30
Machine weight	KG/T	8000 / 8.0
	Lbs	17636.96

TH280PVC

TH280
Injection Unit		A	B	C
Screw Diameter	In	2.36	2.56	2.76
	mm	60	65	70
Screw L/D ration	L/D	22.7	20.9	19.4
Shot volume	in3	47.41	55.65	64.56
	Cm3	777	912	1058
Shot weight (PS)	g	707	930	963
	oz	24.94	32.80	33.97
Injection Pressure	psi	24366.33	20740.39	17839.64
	Mpa	168	143	123
Max screw speed	rpm	200
Clamping Unit
Clamping Force	KN / T	2800 / 280
	U.S.ton	285.52 / 28.56
Opening stroke	In	23.23
	mm	590
Tie-bars distance	In	24.61 X 24.61
	mm	625 X 625
Max.mold height	In	24.80
	mm	630
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	70
	U.S. ton	7.14
General
Motor power	Kw	36
	HP	48.28
Heating capacity	Kw	18.3
	HP	24.54
Oil tank Capacity	Litre	450
Machine Dimensions	In	250.00 X 65.35 X 92.52
	m	6.35 X 1.66 X 2.35
Machine weight	KG/T	8700 / 8.7
	Lbs	19180.19

TH320PVC

TH320
Injection Unit		A	B	C
Screw Diameter	In	2.56	2.76	2.95
	mm	65	70	75
Screw L/D ration	L/D	22	20	19
Shot volume	in3	70.80	82.20	94.30
	Cm3	1161	1347	1546
Shot weight (PS)	g	1057	1226	1407
	oz	37.28	43.24	49.63
Injection Pressure	psi	30167.84	25961.75	22625.88
	Mpa	208	179	156
Max screw speed	rpm	192
Clamping Unit
Clamping Force	KN / T	3200 / 320
	U.S.ton	326.30 / 32.63
Opening stroke	In	27.56
	mm	700
Tie-bars distance	In	28.74 X 26.77
	mm	730 X 680
Max.mold height	In	26.77
	mm	680
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	6.30
	mm	160
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	56
	HP	75.10
Heating capacity	Kw	22.8
	HP	30.58
Oil tank Capacity	Litre	690
Machine Dimensions	In	271.65 X 72.83 X 92.52
	m	6.90 X 1.85X 2.35
Machine weight	KG/T	12000 / 12
	Lbs	26455.44

TH400PVC

TH400
Injection Unit		A	B	C
Screw Diameter	In	2.76	2.95	3.15
	mm	70	75	80
Screw L/D ration	L/D	22	20	19
Shot volume	in3	91.60	105.20	119.60
	Cm3	1501	1723	1960
Shot weight (PS)	g	1366	1568	1784
	oz	48.18	55.30	62.92
Injection Pressure	psi	28862.50	25091.52	22045.73
	Mpa	199	173	152
Max screw speed	rpm	172
Clamping Unit
Clamping Force	KN / T	4000 / 400
	U.S.ton	407.88 / 40.79
Opening stroke	In	28.54
	mm	725
Tie-bars distance	In	28.74 X 28.74
	mm	730 X 730
Max.mold height	In	30.71
	mm	780
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	79
	U.S. ton	8.06
General
Motor power	Kw	62
	HP	83.14
Heating capacity	Kw	29.50
	HP	39.56
Oil tank Capacity	Litre	770
Machine Dimensions	In	291.34 X 74.80 X 92.52
	m	7.40 X 1.90 X 2.35
Machine weight	KG/T	14700 / 14.7
	Lbs	32407.91

TH450PVC

TH450
Injection Unit		A	B	C
Screw Diameter	In	2.76	2.95	3.15
	mm	70	75	80
Screw L/D ration	L/D	22	20	19
Shot volume	in3	91.60	105.20	119.60
	Cm3	1501	1723	1960
Shot weight (PS)	g	1366	1568	1784
	oz	48.18	55.30	62.92
Injection Pressure	psi	28862.50	25091.52	22045.73
	Mpa	199	173	152
Max screw speed	rpm	169
Clamping Unit
Clamping Force	KN / T	4500 / 450
	U.S.ton	458.87 / 45.89
Opening stroke	In	31.89
	mm	810
Tie-bars distance	In	32.68 X 30.71
	mm	830 X 780
Max.mold height	In	34.25
	mm	870
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	7.87
	mm	200
Ejector force	KN	110
	U.S. ton	11.22
General
Motor power	Kw	62
	HP	83.14
Heating capacity	Kw	29.50
	HP	39.56
Oil tank Capacity	Litre	950
Machine Dimensions	In	295.28 X 76.77 X 94.49
	m	7.50 X 1.95X 2.40
Machine weight	KG/T	17400 / 17.4
	Lbs	38360.39

TH500PVC

TH500
Injection Unit		A	B	C
Screw Diameter	In	2.95	3.15	3.35
	mm	75	80	85
Screw L/D ration	L/D	23	21	20
Shot volume	in3	105.40	120.00	135.40
	Cm3	1727	1965	2219
Shot weight (PS)	g	1572	1788	2019
	oz	55.44	62.06	71.21
Injection Pressure	psi	27702.20	24366.33	21465.58
	Mpa	191	168	148
Max screw speed	rpm	138
Clamping Unit
Clamping Force	KN / T	5000 / 500
	U.S.ton	509.85 / 50.99
Opening stroke	In	34.06
	mm	865
Tie-bars distance	In	34.25 X 31.89
	mm	870 X 810
Max.mold height	In	33.86
	mm	860
Min.mold height	In	12.99
	mm	330
Ejector Stroke	In	8.90
	mm	226
Ejector force	KN	150
	U.S. ton	15.30
General
Motor power	Kw	56 + 29
	HP	75.10 + 38.89
Heating capacity	Kw	33.50
	HP	44.92
Oil tank Capacity	Litre	950
Machine Dimensions	In	334.65 X 86.61 X 110.24
	m	8.50 X 2.20 X 2.80
Machine weight	KG/T	20700 / 20.70
	Lbs	45635.63

TH730PVC

TH730
Injection Unit		A	B	C
Screw Diameter	In	3.74	3.94	4.13
	mm	95	100	105
Screw L/D ration	L/D	21	20	18.5
Shot volume	in3	194.55	215.78	237.62
	Cm3	3188	3534	3894
Shot weight (PS)	g	2901	3216	3543
	oz	102.32	113.43	124.96
Injection Pressure	psi	25381.5	22915.96	20740.39
	Mpa	175	158	143
Max screw speed	rpm	110
Clamping Unit
Clamping Force	KN / T	7300 / 730
	U.S.ton	744.38 / 74.44
Opening stroke	In	39.37
	mm	1000
Tie-bars distance	In	40.16 X 38.19
	mm	1020 X 970
Max.mold height	In	37.80
	mm	960
Min.mold height	In	15.75
	mm	400
Ejector Stroke	In	13.39
	mm	340
Ejector force	KN	210
	U.S. ton	21.41
General
Motor power	Kw	56 + 56
	HP	75.10 + 75.10
Heating capacity	Kw	54.3
	HP	72.82
Oil tank Capacity	Litre	1000
Machine Dimensions	In	450.00 X 94.49 X 123.62
	m	11.43 X 2.4 X 3.14
Machine weight	KG/T	33000 / 33
	Lbs	72752.46

Série PVC

Introduction de l'unité

Liste de fonctions

Série Universelle

TH90PVC

TH90PVC

TH110PVC

TH110PVC

TH130PVC

TH130PVC

TH160PVC

TH160PVC

TH180PVC

TH180PVC

TH210PVC

TH210PVC

TH260PVC

TH260PVC

TH280PVC

TH280PVC

TH320PVC

TH320PVC

TH400PVC

TH400PVC

TH450PVC

TH450PVC

TH500PVC

TH500PVC

TH730PVC

TH730PVC

Recherche de produit

Vous pouvez rechercher les produits que vous souhaitez connaître dans la zone de recherche suivante.

à propos de nous

Des produits

Contactez nous
