Série Universelle

Série Universelle

Ce servomoteur est conçu pour vos applications de traitement universel. cette série de machines est rapide, précise et offre une excellente répétabilité. Cette machine de moulage par injection THREEPLAST peut vous aider à atteindre une productivité maximale sur une large gamme de matériaux. avec une vis et un corps en nitrure + alliage. pointe de la vis résistant à l'usure. Tirants haute résistance et plateaux rigides. Tout cela donne une unité qui restera dans la course avec une qualité et un rendement toujours élevés avec une large gamme de matériaux et avec les moules les plus complexes.

Réponse de vanne haute vitesse, fonctionnement continu fiable et économies d'énergie optimales.

Excellente vis et corps résistant à la corrosion et à la corrosion pour le traitement de matériaux contenant des additifs pour fibres ainsi que de matériaux ignifuges.

Vis entraînée par un couple élevé, vitesse variable, moteur à pistons radiaux.

Le contrôle de température PID assure une précision de +/- 1, de sorte que la fluctuation de la température est très minimale. La surveillance des coussins peut aider l'opérateur à vérifier la qualité du produit. C'est à dire. si la position finale de l'injection est en dessous de la tolérance autorisée, cela signifie que le produit est dans la qualité requise requise.

Contrôle proportionnel des vannes pour les réglages de pression et de volume.

Unique, ultra fiable. mécanisme de serrage à genouillère à cinq points caractérisé par une vitesse cinématique presque idéale.

La vitesse d'ouverture et de fermeture du moule est réglée numériquement en 4 étapes, chacune avec un réglage variable de la pression, du volume et de la position.

Les profils de vitesse d’injection sont réglés numériquement sur 5 niveaux sélectionnables par temps ou par distance. maintien de la pression par 4 étapes et charge par 6 étapes.

Introduction de l'unité

  • Unité de serrage
  • Introduction de l'unité
  • Unité hydraulique
  • Unité électrique
Unité de serrage

1. Un plus grand espace entre les tiges, adapté aux grands moules et aux exigences de cavités multiples

2. Longueur de guidage plus longue et plus longue, plus grande précision pour la répétabilité, meilleure qualité du produit et âge du moule

3. Meilleure conception mécanique et système de commutation, temps de réponse plus rapide et efficacité de production supérieure

4.Les pièces développées et les bagues en graphite, cuivre et éclats utilisés dans la barre de connexion, l'éjecteur et les lames mobiles garantissent une fermeture rapide et précise du moule et de l'ouverture

5. Structure d'éjecteur de style européen, plus d'espace, pratique pour la maintenance

6. Préparez suffisamment d'espace pour mettre à jour et modifier

7. Sécurité mécanique gratuite, entièrement intégrée et sécurisée, plus sûre et plus pratique

Pas seulement un système mécanique à haute résistance. Il améliore la

 8. durée de vie de la machine, mais il peut également protéger le modèle.

Introduction de l'unité

1. L'unité d'injection est entièrement compatible avec les barres de guidage linéaires double précision, qui garantissent la meilleure précision et une vitesse de démarrage rapide.

2. Les entraînements à double cylindre améliorent la précision de l'injection

3. L'unité d'injection de tuyau en acier adopte le raccord de tuyau pour se connecter. Aucune conception ne garantit que la maintenance et le service après-vente sont plus faciles.

4.Améliorer la conception, la production et la maintenance de la couverture de buse pour la rendre plus facile

5. La couverture du fût est conçue avec une double couche pour éviter les brûleurs, assurant une production en toute sécurité.

6. Le matériau importé de haute qualité de la vis à embout SKD61, de la bague de contrôle et de la bague d'orientation peut répondre à de nombreux types de vis. Ils conçoivent divers matériaux plastiques et ils ont besoin de besoins particuliers en matière de moulage par injection.

7. Barrel PID contrôle la différence de température, moins d'erreur.

Unité hydraulique

1. Dotée d'un servomoteur précis et d'un système d'économie d'énergie, la capacité d'économie d'énergie peut atteindre 20% à 80% de la machine d'injection conventionnelle.

2. Les composants hydrauliques de renommée mondiale assurent la fiabilité de la machine et une vitesse de réponse rapide

3. Réservoir d'huile visible et amovible pour la maintenance des circuits hydrauliques.

4. Vous pouvez choisir des blocs de vannes de transformateur standard, de circuit hydraulique et de fonctions simples pour la mise à jour et la maintenance.

5. Filtre d'aspiration magnétique auto-obturant. Rendez votre entretien plus pratique

6. La répartition logique de l'huile de pompe de la pompe d'aspiration, de la sortie d'huile du réservoir d'huile et du pipeline. Connexion hydraulique, facile à entretenir.

7. Allemagne DIN7. Tuyau de raccordement hydraulique standard avec joint, bouchon de type G, filetage de vis, évite la contamination par l'huile.

Unité électrique

1.World de pièces électriques connues

2. Grand contrôle d'écran couleur de haute qualité, disponible en différentes langues

3. Standard équipé d'une tour d'éclairage à LED de trois couleurs avec alarme, dispositif de boîte de travail transparent

4. Mettez à jour la fonction de gestion de réseau disponible.

5. Le joint en caoutchouc après le joint est utilisé dans l'armoire électrique de haute sécurité

6.Programmez l'appareil conformément aux normes de sécurité CE.

Liste de fonctions

  • Unité de serrage
  • Unité d'injection
  • Système Hydraulique
  • Système électrique
  • Autres



Remarks: “●” for standard, "○*' for option, "▬” for Not available

Série Universelle

  • TH90

    TH90

    TH90

    TH90
    Injection Unit A B C
    Screw Diameter In 1.18 1.38 1.57
    mm 30 35 40
    Screw L/D ration L/D 23.5 22 19.2
    Shot volume in3 7.32 9.95 13.06
    Cm3 120 163 214
    Shot weight (PS) g 109 149 194
    oz 3.85 5.26 6.84
    Injection Pressure psi 38290.05 28137.31 21465.58
    Mpa 264 194 148
    Max screw speed rpm 250
    Clamping Unit
    Clamping Force KN / T 900 / 90
    U.S.ton 91.78 / 9.18
    Opening stroke In 13.58
    mm 345
    Tie-bars distance In 13.58 X 13.58
    mm 370 X 370
    Max.mold height In 14.96
    mm 380
    Min.mold height In 5.91
    mm 150
    Ejector Stroke In 3.94
    mm 100
    Ejector force KN 33
    U.S. ton 3.36
    General
    Motor power Kw 18.2
    HP 24.41
    Heating capacity Kw 7
    HP 9.39
    Oil tank Capacity Litre 157
    Machine Dimensions In 171.26 X 47.24 X 70.87
    m 4.35 X 1.20 X 1.80
    Machine weight KG/T 3500 / 3.5
    Lbs 7716.17
  • TH110

    TH110

    TH110

    TH110
    Injection Unit A B C
    Screw Diameter In 1.50  1.65 1.77
    mm 38 42 45
    Screw L/D ration L/D 22 18.6 17.5
    Shot volume in3 11.47 13.73 15.56
    Cm3 188 225 255
    Shot weight (PS) g 170 204 249
    oz 5.99 7.19 8.78
    Injection Pressure psi 31183.11 26976.91 23496.11
    Mpa 215 186 162
    Max screw speed rpm 240
    Clamping Unit
    Clamping Force KN / T 1100 / 110
    U.S.ton 112.17 / 11.22
    Opening stroke In 14.17
    mm 360
    Tie-bars distance In 16.54 X14.96
    mm 420 X 380
    Max.mold height In 16.93
    mm 430
    Min.mold height In 6.69
    mm 170
    Ejector Stroke In 4.72
    mm 120
    Ejector force KN 40
    U.S. ton 4.08
    General
    Motor power Kw 18.2
    HP 24.41
    Heating capacity Kw 7.3
    HP 9.79
    Oil tank Capacity Litre 215
    Machine Dimensions In 184.25 X 48.82 X 82.68
    m 4.68 X 1.24X 2.10
    Machine weight KG/T 3800 / 3.8
    Lbs 8377.56
  • TH130

    TH130

    TH130

    TH130
    Injection Unit A B C
    Screw Diameter In 1.50  1.65 1.77
    mm 38 42 45
    Screw L/D ration L/D 22 20 18.5
    Shot volume in3 11.90  14.52 16.72
    Cm3 195 238 274
    Shot weight (PS) g 178 217 249
    oz 6.28 7.65 8.78
    Injection Pressure psi 30167.84 24801.45 21465.58
    Mpa 208 171 148
    Max screw speed rpm 240
    Clamping Unit
    Clamping Force KN / T 1300 / 130
    U.S.ton 132.56 / 13.26
    Opening stroke In 14.96
    mm 380
    Tie-bars distance In 16.93 X16.93
    mm 430 X 430
    Max.mold height In 18.11
    mm 460
    Min.mold height In 7.09
    mm 180
    Ejector Stroke In 4.72
    mm 120
    Ejector force KN 46
    U.S. ton 4.69
    General
    Motor power Kw 18.2
    HP 24.41
    Heating capacity Kw 7.4
    HP 9.92
    Oil tank Capacity Litre 220
    Machine Dimensions In 190.08 X 50.39 X 82.68
    m 4.82 X 1.28X 2.10
    Machine weight KG/T 4300 / 4.3
    Lbs 9480.87



  • TH160

    TH160

    TH160

    TH160
    Injection Unit A B C
    Screw Diameter In 1.65 1.77 1.97
    mm 42 45 50
    Screw L/D ration L/D 22 20 18.5
    Shot volume in3 19.04 21.85 26.97
    Cm3 312 358 442
    Shot weight (PS) g 284 326 402
    oz 10.00  11.50  14.18
    Injection Pressure psi 29442.65 25671.67 20740.39
    Mpa 203 177 143
    Max screw speed rpm 240
    Clamping Unit
    Clamping Force KN / T 1600 / 160
    U.S.ton 163.15 / 16.32
    Opening stroke In 17.13
    mm 435
    Tie-bars distance In 18.90 X 18.90
    mm 480 X 480
    Max.mold height In 21.65
    mm 550
    Min.mold height In 8.27
    mm 210
    Ejector Stroke In 5.31
    mm 135
    Ejector force KN 46
    U.S. ton 4.69
    General
    Motor power Kw 23
    HP 30.84
    Heating capacity Kw 9.9
    HP 13.28
    Oil tank Capacity Litre 300
    Machine Dimensions In 209.06 X 55.12 X 86.61
    m 5.31 X 1.40X 2.20
    Machine weight KG/T 5300 / 5.3
    Lbs 11684.49
  • TH180

    TH180

    TH180

    TH180
    Injection Unit A B C
    Screw Diameter In 1.77 1.97 2.17
    mm 45 50 55
    Screw L/D ration L/D 22 20 18.5
    Shot volume in3 23.31 28.74 34.78
    Cm3 382 471 570
    Shot weight (PS) g 347 429 519
    oz 12.24 15.13 18.31
    Injection Pressure psi 30022.80  24366.33  20015.20
    Mpa 207 168 138
    Max screw speed rpm 240
    Clamping Unit
    Clamping Force KN / T 1800 / 180
    U.S.ton 183.55 / 18.36
    Opening stroke In 17.13
    mm 435
    Tie-bars distance In 18.90 X 18.90
    mm 480 X 480
    Max.mold height In 21.65
    mm 550
    Min.mold height In 8.27
    mm 210
    Ejector Stroke In 5.31
    mm 135
    Ejector force KN 46
    U.S. ton 4.69
    General
    Motor power Kw 29
    HP 38.89
    Heating capacity Kw 11.50
    HP 15.42
    Oil tank Capacity Litre 305
    Machine Dimensions In 212.60 X 57.09 X 88.58
    m 5.40 X 1.45 X 2.25
    Machine weight KG/T 5800 / 5.80
    Lbs 12786.80
  • TH210

    TH210

    TH210

    TH210
    Injection Unit A B C
    Screw Diameter In 1.77 1.97 2.17
    mm 45 50 55
    Screw L/D ration L/D 22 20 18.5
    Shot volume in3 23.31 28.74 34.78
    Cm3 382 471 570
    Shot weight (PS) g 347 429 519
    oz 12.24 15.13 18.31
    Injection Pressure psi 30022.80  24366.33  20015.20
    Mpa 207 168 138
    Max screw speed rpm 240
    Clamping Unit
    Clamping Force KN / T 2100 / 210
    U.S.ton 214.14 / 21.41
    Opening stroke In 18.70
    mm 475
    Tie-bars distance In 20.87 X 20.87
    mm 530 X 530
    Max.mold height In 21.65
    mm 550
    Min.mold height In 8.27
    mm 210
    Ejector Stroke In 5.51
    mm 140
    Ejector force KN 62
    U.S. ton 6.32
    General
    Motor power Kw 29
    HP 38.89
    Heating capacity Kw 11.5
    HP 15.42
    Oil tank Capacity Litre 310
    Machine Dimensions In 219.29 X 59.06 X 90.55
    m 5.57 X 1.50 X 2.30
    Machine weight KG/T 6700 / 6.7
    Lbs 14770.95

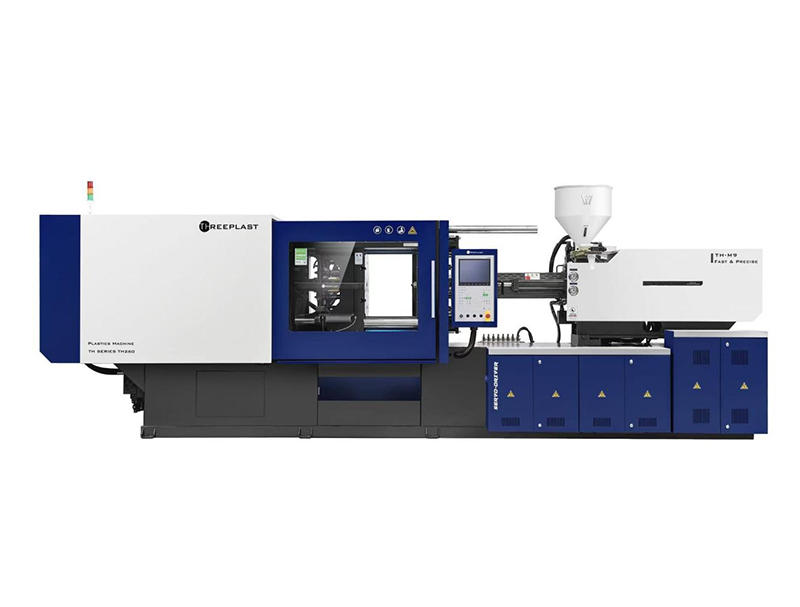

  • TH260

    TH260

    TH260

    TH260
    Injection Unit A B C
    Screw Diameter In 2.17 2.36 2.56
    mm 55 60 65
    Screw L/D ration L/D 22 20 18.5
    Shot volume in3 39.12 46.56 54.68
    Cm3 641 763 896
    Shot weight (PS) g 584 695 815
    oz 20.59  24.51 28.74
    Injection Pressure psi 28862.50  24366.33  20740.39
    Mpa 199 168 143
    Max screw speed rpm 220
    Clamping Unit
    Clamping Force KN / T 2600 / 260
    U.S.ton 265.12 / 26.51
    Opening stroke In 21.65
    mm 550
    Tie-bars distance In 22.64 X 22.64
    mm 575 X 575
    Max.mold height In 22.83
    mm 580
    Min.mold height In 8.27
    mm 210
    Ejector Stroke In 5.91
    mm 150
    Ejector force KN 62
    U.S. ton 6.32
    General
    Motor power Kw 36
    HP 48.28
    Heating capacity Kw 13.5
    HP 18.10
    Oil tank Capacity Litre 330
    Machine Dimensions In 244.10 X 62.20 X 90.55
    m 6.20 X 1.58 X 2.30
    Machine weight KG/T 8000 / 8.0
    Lbs 17636.96
  • TH280

    TH280

    TH280

    TH280
    Injection Unit A B C
    Screw Diameter In 2.36 2.56 2.76
    mm 60 65 70
    Screw L/D ration L/D 22.7 20.9 19.4
    Shot volume in3 47.41 55.65 64.56
    Cm3 777 912 1058
    Shot weight (PS) g 707 930 963
    oz 24.94  32.80  33.97
    Injection Pressure psi 24366.33 20740.39 17839.64
    Mpa 168 143 123
    Max screw speed rpm 200
    Clamping Unit
    Clamping Force KN / T 2800 / 280
    U.S.ton 285.52 / 28.56
    Opening stroke In 23.23
    mm 590
    Tie-bars distance In 24.61 X 24.61
    mm 625 X 625
    Max.mold height In 24.80
    mm 630
    Min.mold height In 8.27
    mm 210
    Ejector Stroke In 5.91
    mm 150
    Ejector force KN 70
    U.S. ton 7.14
    General
    Motor power Kw 36
    HP 48.28
    Heating capacity Kw 18.3
    HP 24.54
    Oil tank Capacity Litre 450
    Machine Dimensions In 250.00 X 65.35 X 92.52
    m 6.35 X 1.66 X 2.35
    Machine weight KG/T 8700 / 8.7
    Lbs 19180.19

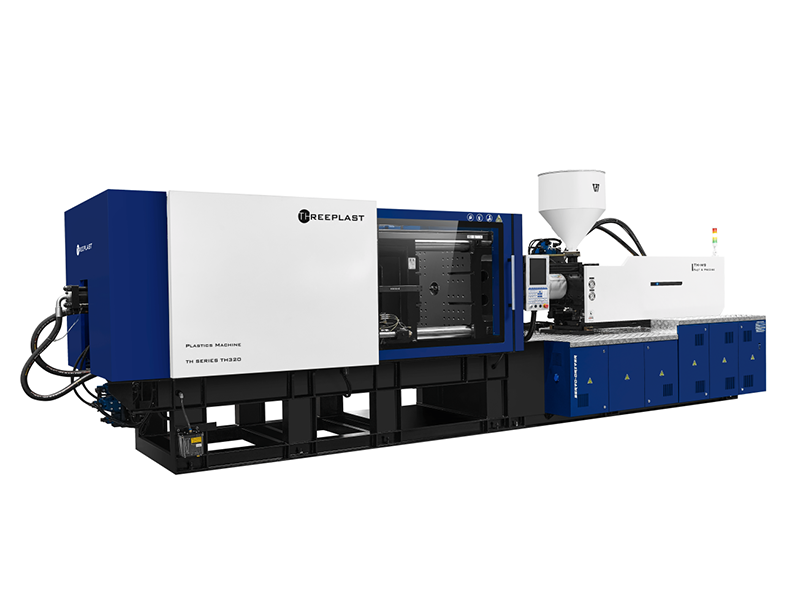

  • TH320

    TH320

    TH320

    TH320
    Injection Unit A B C
    Screw Diameter In 2.56 2.76 2.95
    mm 65 70 75
    Screw L/D ration L/D 22 20 19
    Shot volume in3 70.80  82.20  94.30
    Cm3 1161 1347 1546
    Shot weight (PS) g 1057 1226 1407
    oz 37.28 43.24 49.63
    Injection Pressure psi 30167.84 25961.75 22625.88
    Mpa 208 179 156
    Max screw speed rpm 192
    Clamping Unit
    Clamping Force KN / T 3200 / 320
    U.S.ton 326.30 / 32.63
    Opening stroke In 27.56
    mm 700
    Tie-bars distance In 28.74 X 26.77
    mm 730 X 680
    Max.mold height In 26.77
    mm 680
    Min.mold height In 11.81
    mm 300
    Ejector Stroke In 6.30
    mm 160
    Ejector force KN 62
    U.S. ton 6.32
    General
    Motor power Kw 56
    HP 75.10
    Heating capacity Kw 22.8
    HP 30.58
    Oil tank Capacity Litre 690
    Machine Dimensions In 271.65 X 72.83 X 92.52
    m 6.90 X 1.85X 2.35
    Machine weight KG/T 12000 / 12
    Lbs 26455.44
  • TH400

    TH400

    TH400

    TH400
    Injection Unit A B C
    Screw Diameter In 2.76 2.95 3.15
    mm 70 75 80
    Screw L/D ration L/D 22 20 19
    Shot volume in3 91.60  105.20  119.60
    Cm3 1501 1723 1960
    Shot weight (PS) g 1366 1568 1784
    oz 48.18 55.30  62.92
    Injection Pressure psi 28862.50  25091.52 22045.73
    Mpa 199 173 152
    Max screw speed rpm 172
    Clamping Unit
    Clamping Force KN / T 4000 / 400
    U.S.ton 407.88 / 40.79
    Opening stroke In 28.54
    mm 725
    Tie-bars distance In 28.74 X 28.74
    mm 730 X 730
    Max.mold height In 30.71
    mm 780
    Min.mold height In 11.81
    mm 300
    Ejector Stroke In 5.91
    mm 150
    Ejector force KN 79
    U.S. ton 8.06
    General
    Motor power Kw 62
    HP 83.14
    Heating capacity Kw 29.50
    HP 39.56
    Oil tank Capacity Litre 770
    Machine Dimensions In 291.34 X 74.80 X 92.52
    m 7.40 X 1.90 X 2.35
    Machine weight KG/T 14700 / 14.7
    Lbs 32407.91
  • TH450

    TH450

    TH450

    TH450
    Injection Unit A B C
    Screw Diameter In 2.76 2.95 3.15
    mm 70 75 80
    Screw L/D ration L/D 22 20 19
    Shot volume in3 91.60  105.20  119.60
    Cm3 1501 1723 1960
    Shot weight (PS) g 1366 1568 1784
    oz 48.18 55.30  62.92
    Injection Pressure psi 28862.50  25091.52 22045.73
    Mpa 199 173 152
    Max screw speed rpm 169
    Clamping Unit
    Clamping Force KN / T 4500 / 450
    U.S.ton 458.87 / 45.89
    Opening stroke In 31.89
    mm 810
    Tie-bars distance In 32.68 X 30.71
    mm 830 X 780
    Max.mold height In 34.25
    mm 870
    Min.mold height In 11.81
    mm 300
    Ejector Stroke In 7.87
    mm 200
    Ejector force KN 110
    U.S. ton 11.22
    General
    Motor power Kw 62
    HP 83.14
    Heating capacity Kw 29.50
    HP 39.56
    Oil tank Capacity Litre 950
    Machine Dimensions In 295.28 X 76.77 X 94.49
    m 7.50 X 1.95X 2.40
    Machine weight KG/T 17400 / 17.4
    Lbs 38360.39
  • TH500

    TH500

    TH500

    TH500
    Injection Unit A B C
    Screw Diameter In 2.95 3.15 3.35
    mm 75 80 85
    Screw L/D ration L/D 23 21 20
    Shot volume in3 105.40  120.00  135.40
    Cm3 1727 1965 2219
    Shot weight (PS) g 1572 1788 2019
    oz 55.44 62.06 71.21
    Injection Pressure psi 27702.20  24366.33  21465.58
    Mpa 191 168 148
    Max screw speed rpm 138
    Clamping Unit
    Clamping Force KN / T 5000 / 500
    U.S.ton 509.85 / 50.99
    Opening stroke In 34.06
    mm 865
    Tie-bars distance In 34.25 X 31.89
    mm 870 X 810
    Max.mold height In 33.86
    mm 860
    Min.mold height In 12.99
    mm 330
    Ejector Stroke In 8.90
    mm 226
    Ejector force KN 150
    U.S. ton 15.30
    General
    Motor power Kw 56 + 29
    HP 75.10 + 38.89
    Heating capacity Kw 33.50
    HP 44.92
    Oil tank Capacity Litre 950
    Machine Dimensions In 334.65 X 86.61 X 110.24
    m 8.50 X 2.20 X 2.80
    Machine weight KG/T 20700 / 20.70
    Lbs 45635.63
  • TH650

    TH650

    TH650

    TH650

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    3.54

    3.74

    3.94

    mm

    90

    95

    100

    Screw L/D ration

    L/D

    23

    21

    20

    Shot volume

     in3

    166.9

    185.93

    206.00

    Cm3

    2736

    3048

    3377

    Shot weight (PS)

    g

    2489

    2774

    3073

    oz

    87.80

    97.85

    108.40

    Injection Pressure

    psi

    26680

    23925

    21605

    Mpa

    184

    165

    149

    Max screw speed

    rpm

    149

    Clamping Unit







    Clamping Force

    KN / T

    6500 / 650

    U.S.ton

    715

    Opening stroke

    In

    34.25

    mm

    870

    Tie-bars distance

    In

    36.42 X 34.45

    mm

    925 X 875

    Max.mold height

    In

    35.43

    mm

    900

    Min.mold height

    In

    13.78

    mm

    350

    Ejector Stroke

    In

    9.84

    mm

    250

    Ejector force

    KN

    150

    U.S. ton

    16.5

    General







    Pump power

    Kw

    37 + 55

    HP

    49.58 + 73.70

    Heating capacity

    Kw

    42.8

    HP

    57.35

    Oil tank Capacity

    Litre

    950

    Machine Dimensions

    In

    401.57 X 86.61 X 106.69

    m

    10.20 X 2.20 X 2.71

    Machine weight

    Kg

    32000

    Lbs

    70400
  • TH730

    TH730

    TH730

    TH730
    Injection Unit A B C
    Screw Diameter In 3.74 3.94 4.13
    mm 95 100 105
    Screw L/D ration L/D 21 20 18.5
    Shot volume in3 194.55 215.78 237.62
    Cm3 3188 3534 3894
    Shot weight (PS) g 2901 3216 3543
    oz 102.32 113.43 124.96
    Injection Pressure psi 25381.5 22915.96 20740.39
    Mpa 175 158 143
    Max screw speed rpm 110
    Clamping Unit
    Clamping Force KN / T 7300 / 730
    U.S.ton 744.38 / 74.44
    Opening stroke In 39.37
    mm 1000
    Tie-bars distance In 40.16 X 38.19
    mm 1020 X 970
    Max.mold height In 37.80
    mm 960
    Min.mold height In 15.75
    mm 400
    Ejector Stroke In 13.39
    mm 340
    Ejector force KN 210
    U.S. ton 21.41
    General
    Motor power Kw 56 + 56
    HP 75.10 + 75.10
    Heating capacity Kw 54.3
    HP 72.82
    Oil tank Capacity Litre 1000
    Machine Dimensions In 450.00 X 94.49 X 123.62
    m 11.43 X 2.4 X 3.14
    Machine weight KG/T 33000 / 33
    Lbs 72752.46
  • TH900

    TH900

    TH900

    TH900
    Injection Unit A B C
    Screw Diameter In 3.74 3.94 4.13
    mm 95 100 105
    Screw L/D ration L/D 23 21 20
    Shot volume in3 216.27 239.64 264.23
    Cm3 3544 3927 4330
    Shot weight (PS) g 3225 3574 3941
    oz 113.75 125.95 138.90
    Injection Pressure psi 24801.45 22480.84 20305.28
    Mpa 171 155 140
    Max screw speed rpm 108
    Clamping Unit
    Clamping Force KN / T 9000 / 900
    U.S.ton  917.73 / 91.78
    Opening stroke In 43.31
    mm 1100
    Tie-bars distance In 44.29 X 42.72
    mm 1125 X 1085
    Max.mold height In 43.31
    mm 1100
    Min.mold height In 19.69
    mm 500
    Ejector Stroke In 13.19
    mm 335
    Ejector force KN 216
    U.S. ton 22.02
    General
    Motor power Kw 56 + 56
    HP 75.10 + 75.10
    Heating capacity Kw 48.8
    HP 65.44
    Oil tank Capacity Litre 1315
    Machine Dimensions In 444.88 X 104.33 X 133.86
    m 11.30 X 2.65 X 3.40
    Machine weight KG/T 41000 / 41
    Lbs 90389.42
  • TH1100

    TH1100

    TH1100

    TH1100
    Injection Unit A B C
    Screw Diameter In 4.33 4.72 5.12
    mm 110 120 130
    Screw L/D ration L/D 22 20.2 18.6
    Shot volume in3 324.71  386.46  453.59
    Cm3 5321 6333 7433
    Shot weight (PS) g 4842 5763 6764
    oz 170.78 203.26 238.57
    Injection Pressure psi 25816.71 21755.66 18419.79
    Mpa 178 150 127
    Max screw speed rpm 110
    Clamping Unit
    Clamping Force KN / T 11000 / 1100
    U.S.ton 1121.67 / 112.17
    Opening stroke In 48.03
    mm 1220
    Tie-bars distance In 46.46 X 4.33
    mm 1180 X 110
    Max.mold height In 46.06
    mm 1170
    Min.mold height In 17.72
    mm 450
    Ejector Stroke In 12.60
    mm 320
    Ejector force KN 245
    U.S. ton 24.98
    General
    Motor power Kw 62 + 62
    HP 83.14 + 83.14
    Heating capacity Kw 68.85
    HP 92.33
    Oil tank Capacity Litre 2000
    Machine Dimensions In 494.09 X 103.15 X 137.80
    m 12.55 X 2.62 X 3.50
    Machine weight KG/T 54000 / 54
    Lbs 119049.48
  • TH1300

    TH1300

    TH1300

    TH1300
    Injection Unit A B C D
    Screw Diameter In 4.33 4.72 5.12 5.51
    mm 110 120 130 140
    Screw L/D ration L/D 26.2 24 22.2 23.7
    Shot volume in3 359.55  427.90  502.16  582.40
    Cm3 5892 7012 8229 9544
    Shot weight (PS) g 5361 6380 7488 8685
    oz 189.08  225.02  264.10  306.32
    Injection Pressure psi 29587.69  24946.48  21175.50  18274.75
    Mpa 204 172 146 126
    Max screw speed rpm 95
    Clamping Unit
    Clamping Force KN / T 13000 / 1300
    U.S.ton 1325.61 / 132.56
    Opening stroke In 55.12
    mm 1400
    Tie-bars distance In 51.97 X 50.39
    mm 1320 X 1280
    Max.mold height In 51.18
    mm 1300
    Min.mold height In 21.65
    mm 550
    Ejector Stroke In 15.75
    mm 400
    Ejector force KN 260
    U.S. ton 26.51
    General
    Motor power Kw 37 X 3
    HP 49.62 X 4.02
    Heating capacity Kw 87.95
    HP 117.94
    Oil tank Capacity Litre 1672
    Machine Dimensions In 533.46 X 108.66 X 153.54
    m 13.55 X 2.76 X 3.90
    Machine weight KG/T 65000 / 65
    Lbs 143300.30
  • TH1500

    TH1500

    TH1500

    TH1500
    Injection Unit A B C
    Screw Diameter In 5.12 5.51 5.91
    mm 130 140 150
    Screw L/D ration L/D 23.7 22 20.5
    Shot volume in3 526.46 610.54 699.08
    Cm3 8627 10005 11486
    Shot weight (PS) g 7851 9105 10452
    oz 276.90  321.13  368.64
    Injection Pressure psi 23786.18 20440.32 17839.64
    Mpa 164 141 123
    Max screw speed rpm 90
    Clamping Unit
    Clamping Force KN / T 15000 / 1500
    U.S.ton 1529.55 / 152.96
    Opening stroke In 59.06
    mm 1500
    Tie-bars distance In 57.09 X 53.15
    mm 1450 X 1350
    Max.mold height In 59.06
    mm 1500
    Min.mold height In 27.56
    mm 700
    Ejector Stroke In 15.75
    mm 400
    Ejector force KN 318
    U.S. ton 32.43
    General
    Motor power Kw 37 X 4
    HP 49.62 X 5.36
    Heating capacity Kw 103.5
    HP 138.79
    Oil tank Capacity Litre 2000
    Machine Dimensions In 551.18 X 130.08 X 157.48
    m 14 X 3.3 X 4.0
    Machine weight KG/T 87500 / 87.5
    Lbs 192904.25
  • TH2000

    TH2000

    TH2000

    TH2000
    Injection Unit A B C D
    Screw Diameter In 5.12 5.51 5.91 6.30
    mm 130 140 150 160
    Screw L/D ration L/D 23.7 22 20.5 19.2
    Shot volume in3 526.46 610.54 699.08 797.52
    Cm3 8627 10005 11486 13069
    Shot weight (PS) g 7851 9105 10452 11892
    oz 276.90  321.13  368.64  419.43
    Injection Pressure psi 26976.91 23351.07 20305.28 17839.64
    Mpa 186 161 140 123
    Max screw speed rpm 95
    Clamping Unit
    Clamping Force KN / T 20000 / 2000
    U.S.ton 2039.40 / 203.94
    Opening stroke In 61.42
    mm 1560
    Tie-bars distance In 63.78 X 58.27
    mm 1620 X 1480
    Max.mold height In 61.42
    mm 1560
    Min.mold height In 27.95
    mm 710
    Ejector Stroke In 15.75
    mm 400
    Ejector force KN 480
    U.S. ton 48.95
    General
    Motor power Kw 37 X 4
    HP 49.62 X 5.36
    Heating capacity Kw 103.5
    HP 138.79
    Oil tank Capacity Litre 3500
    Machine Dimensions In 614.17 X 137.80 X 157.48
    m 15.60 X 3.50 X 4.00
    Machine weight KG/T 128000 / 128
    Lbs 282191.36
  • TH2500

    TH2500

    TH2500

    TH2500
    Injection Unit A B C
    Screw Diameter In 6.69 7.28 7.87
    mm 170 185 200
    Screw L/D ration L/D 23.9 22 20.3
    Shot volume in3 1468.17 1739.96 2032.10
    Cm3 24059 28493 33300
    Shot weight (PS) g 21894 25928 30303
    oz 772.20  914.48  1068.79
    Injection Pressure psi 24656.41 20885.43 17839.64
    Mpa 170 144 123
    Max screw speed rpm 90
    Clamping Unit
    Clamping Force KN / T 25000 / 2500
    U.S.ton 2549.25 / 254.93
    Opening stroke In 74.80
    mm 1900
    Tie-bars distance In 72.83 X 66.93
    mm 1850 X 1700
    Max.mold height In 74.80
    mm 1900
    Min.mold height In 31.50
    mm 800
    Ejector Stroke In 17.72
    mm 450
    Ejector force KN 480
    U.S. ton 48.95
    General
    Motor power Kw 37 X 2 + 45 X 2
    HP 49.62 X 2.68 + 60.35 X 2.68
    Heating capacity Kw 170
    HP 227.97
    Oil tank Capacity Litre 3700
    Machine Dimensions In 767.72 X 157.48 X 204.72
    m 19.50 X 4.00 X 5.20
    Machine weight KG/T 87500 / 87.5
    Lbs 192904.25
Voulez-vous en savoir plus sur nos produits? Contactez nous

Recherche de produit

Vous pouvez rechercher les produits que vous souhaitez connaître dans la zone de recherche suivante.

à propos de nous

Profil de la société
Nuestra ventaja
Honor
Partenaire

Des produits

Série Universelle
Série PET
Série PVC
Équipement Auxiliaire
Moule

Contactez nous

Add:Mingtang-ao Industrial park, WuXiang town ,Yinzhou Distric, Ningbo ,China ,315111

Tel:+86-574-88402758

Fax:+86-574-89007718

E-mail:info@threeplast-machinery.com

© Copyrights 2019   Navigation de plaisance SuRui Machinery Co., Ltd    All Rights Reserved　　　design by rswl
