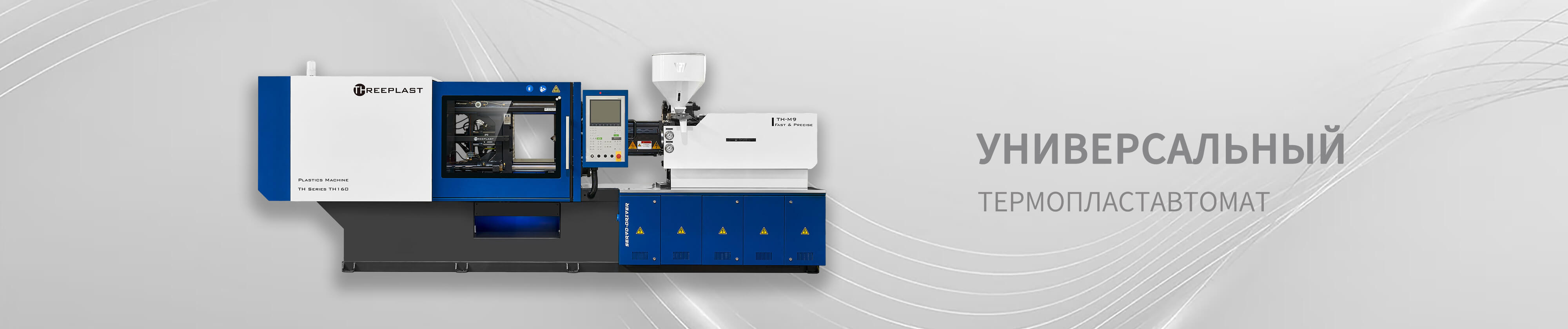

Универсальная серия

Этот сервопривод предназначен для ваших приложений универсальной обработки,эта серия машин быстрая, точная и имеет отличную повторяемость,Эта машина для литья под давлением THREEPLAST может помочь вам достичь максимальной производительности на широком спектре материалов,с винтом и бочкой из азотированного сплава,износостойкий наконечник винта,Высокопрочные стяжки и жесткие валики,все это составляет единицу,Это позволит сохранить неизменно высокое качество и производительность при использовании широкого спектра материалов и самых сложных форм.

Отклик высокоскоростного клапана,надежная непрерывная работа и оптимальная экономия энергии.

Отличная износостойкость, коррозионностойкий шнек и цилиндр для обработки материалов с добавками волокон, а также огнезащитных материалов.

Винт с высоким крутящим моментом, переменной скоростью, радиально-поршневой.

ПИД-контроль температуры обеспечивает точность +/- 1 ℃,таким образом колебание температуры очень минимально,Cushion Monitoring может помочь оператору проверить качество продукта.если конечная позиция впрыска находится ниже допустимого допуска, это означает, что продукт находится в пределах необходимого требуемого качества.

Пропорциональный клапан управления для настройки давления и объема.

Уникальный, ультра надежный.зажимной механизм с пятью точками переключения, который характеризуется почти идеальной кинематической характеристикой скорости.

Скорость открытия и закрытия пресс-формы задается цифровым способом в 4 этапа,каждый с переменной регулировкой давления, объема и положения.

Профили скорости впрыска, установленные на 5 ступенях по времени или расстоянию,удержание давления в 4 этапа и зарядка в 6 этапов.

Блок Введение

Зажимное устройство
Блок впрыска
Гидроагрегат
Электрический блок

1.Увеличенное пространство между стяжками, подходящее для больших форм и многогнездных нужд

2.Более длинная и широкая направляющая длина, высокая точность повторяемости, улучшение качества продукции и срока службы пресс-формы.

3.Улучшенная механическая конструкция и система переключения ускоряют цикл и повышают эффективность производства

4.Модернизированные детали, графито-медные втулки и ползун, используемые на поперечной балке, эжекторе и подвижной плите, обеспечивают быстрое и точное закрытие и открытие пресс-формы.

5.Европейский тип эжекторной структуры, более просторный, удобный для обслуживания

6.Подготовлено достаточно места для обновления и модернизации

7.Интегрированная и без регулировки механическая планка безопасности, более безопасная и удобная

8.Гораздо более высокая жесткость механической системы, не только. Увеличивает срок службы машин, но и может защитить плесень.

1.Впрыск с полной поддержкой с двумя точными линейными направляющими обеспечивает лучшую точность и высокую скорость запуска.

2.Цилиндры с двойной кареткой улучшают точность впрыска.

3.Стальные трубы для инжекционного блока имеют фитинги для соединения, никакой сварочный дизайн не облегчает обслуживание и послепродажное обслуживание.

4.Перевернуть спроектированную крышку сопла, производство и обслуживание будет проще.

5.Двухслойная конструкция ствола обеспечивает защиту оператора от ожогов, безопасное производство

6.Импортированный высококачественный материал SKD61 винтовой наконечник,стопорное кольцо и упорное кольцо, много видов конструкции винтов могут удовлетворить различные пластический материал и особые потребности литья под давлением обработки.

7.Баррель PID контролирует разницу температур, меньше ошибок.

1.Стандартно оснащенный точной и энергосберегающей системой серводвигателя, энергосберегающая мощность может достигать 20% -80% по сравнению с традиционной инжекционной машиной.

2.Гидравлические детали всемирно известных брендов обеспечивают надежность машины и высокую скорость отклика

3.Видимый и выгружаемый масляный бак для обслуживания гидравлического контура

4.Установите модульные адаптерные клапанные блоки, гидравлический контур и функции, удобные для модернизации и обслуживания

5.Самоуплотняющийся магнитный всасывающий фильтр,сделать ваше обслуживание более удобным.

6.Логическое распределение отверстия для всасывания масла в насосе, выхода масла из масляного бака и гидравлических труб, удобное для обслуживания.

7.Германия DIN стандартный гидравлический фитинг с уплотнением, резьбовая пробка типа G, во избежание загрязнения маслом.

1.Мир известных брендов электрических частей.

2.Высококачественный большой цветной контроллер экрана, доступный на нескольких языках.

3.Стандартный трехцветный светодиодный светильник на башне с сигнализацией

4.Доступна модернизированная функция управления сетью

5.Водонепроницаемая резиновая прокладка, используемая на электрошкафу, обеспечивает высокую безопасность

6.Программа машины в соответствии со стандартом безопасности CE.

Список функций

Зажимное устройство
Блок впрыска
Гидравлическая система
Электрическая система
другие

Remarks: “●” for standard, "○*' for option, "▬” for Not available

Универсальная серия

TH90

TH90
Injection Unit		A	B	C
Screw Diameter	In	1.18	1.38	1.57
	mm	30	35	40
Screw L/D ration	L/D	23.5	22	19.2
Shot volume	in3	7.32	9.95	13.06
	Cm3	120	163	214
Shot weight (PS)	g	109	149	194
	oz	3.85	5.26	6.84
Injection Pressure	psi	38290.05	28137.31	21465.58
	Mpa	264	194	148
Max screw speed	rpm	250
Clamping Unit
Clamping Force	KN / T	900 / 90
	U.S.ton	91.78 / 9.18
Opening stroke	In	13.58
	mm	345
Tie-bars distance	In	13.58 X 13.58
	mm	370 X 370
Max.mold height	In	14.96
	mm	380
Min.mold height	In	5.91
	mm	150
Ejector Stroke	In	3.94
	mm	100
Ejector force	KN	33
	U.S. ton	3.36
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7
	HP	9.39
Oil tank Capacity	Litre	157
Machine Dimensions	In	171.26 X 47.24 X 70.87
	m	4.35 X 1.20 X 1.80
Machine weight	KG/T	3500 / 3.5
	Lbs	7716.17

TH110

TH110
Injection Unit		A	B	C
Screw Diameter	In	1.50	1.65	1.77
	mm	38	42	45
Screw L/D ration	L/D	22	18.6	17.5
Shot volume	in3	11.47	13.73	15.56
	Cm3	188	225	255
Shot weight (PS)	g	170	204	249
	oz	5.99	7.19	8.78
Injection Pressure	psi	31183.11	26976.91	23496.11
	Mpa	215	186	162
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1100 / 110
	U.S.ton	112.17 / 11.22
Opening stroke	In	14.17
	mm	360
Tie-bars distance	In	16.54 X14.96
	mm	420 X 380
Max.mold height	In	16.93
	mm	430
Min.mold height	In	6.69
	mm	170
Ejector Stroke	In	4.72
	mm	120
Ejector force	KN	40
	U.S. ton	4.08
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7.3
	HP	9.79
Oil tank Capacity	Litre	215
Machine Dimensions	In	184.25 X 48.82 X 82.68
	m	4.68 X 1.24X 2.10
Machine weight	KG/T	3800 / 3.8
	Lbs	8377.56

TH130

TH130
Injection Unit		A	B	C
Screw Diameter	In	1.50	1.65	1.77
	mm	38	42	45
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	11.90	14.52	16.72
	Cm3	195	238	274
Shot weight (PS)	g	178	217	249
	oz	6.28	7.65	8.78
Injection Pressure	psi	30167.84	24801.45	21465.58
	Mpa	208	171	148
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1300 / 130
	U.S.ton	132.56 / 13.26
Opening stroke	In	14.96
	mm	380
Tie-bars distance	In	16.93 X16.93
	mm	430 X 430
Max.mold height	In	18.11
	mm	460
Min.mold height	In	7.09
	mm	180
Ejector Stroke	In	4.72
	mm	120
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7.4
	HP	9.92
Oil tank Capacity	Litre	220
Machine Dimensions	In	190.08 X 50.39 X 82.68
	m	4.82 X 1.28X 2.10
Machine weight	KG/T	4300 / 4.3
	Lbs	9480.87

TH160

TH160
Injection Unit		A	B	C
Screw Diameter	In	1.65	1.77	1.97
	mm	42	45	50
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	19.04	21.85	26.97
	Cm3	312	358	442
Shot weight (PS)	g	284	326	402
	oz	10.00	11.50	14.18
Injection Pressure	psi	29442.65	25671.67	20740.39
	Mpa	203	177	143
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1600 / 160
	U.S.ton	163.15 / 16.32
Opening stroke	In	17.13
	mm	435
Tie-bars distance	In	18.90 X 18.90
	mm	480 X 480
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.31
	mm	135
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	23
	HP	30.84
Heating capacity	Kw	9.9
	HP	13.28
Oil tank Capacity	Litre	300
Machine Dimensions	In	209.06 X 55.12 X 86.61
	m	5.31 X 1.40X 2.20
Machine weight	KG/T	5300 / 5.3
	Lbs	11684.49

TH180

TH180
Injection Unit		A	B	C
Screw Diameter	In	1.77	1.97	2.17
	mm	45	50	55
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	23.31	28.74	34.78
	Cm3	382	471	570
Shot weight (PS)	g	347	429	519
	oz	12.24	15.13	18.31
Injection Pressure	psi	30022.80	24366.33	20015.20
	Mpa	207	168	138
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1800 / 180
	U.S.ton	183.55 / 18.36
Opening stroke	In	17.13
	mm	435
Tie-bars distance	In	18.90 X 18.90
	mm	480 X 480
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.31
	mm	135
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	29
	HP	38.89
Heating capacity	Kw	11.50
	HP	15.42
Oil tank Capacity	Litre	305
Machine Dimensions	In	212.60 X 57.09 X 88.58
	m	5.40 X 1.45 X 2.25
Machine weight	KG/T	5800 / 5.80
	Lbs	12786.80

TH210

TH210
Injection Unit		A	B	C
Screw Diameter	In	1.77	1.97	2.17
	mm	45	50	55
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	23.31	28.74	34.78
	Cm3	382	471	570
Shot weight (PS)	g	347	429	519
	oz	12.24	15.13	18.31
Injection Pressure	psi	30022.80	24366.33	20015.20
	Mpa	207	168	138
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	2100 / 210
	U.S.ton	214.14 / 21.41
Opening stroke	In	18.70
	mm	475
Tie-bars distance	In	20.87 X 20.87
	mm	530 X 530
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.51
	mm	140
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	29
	HP	38.89
Heating capacity	Kw	11.5
	HP	15.42
Oil tank Capacity	Litre	310
Machine Dimensions	In	219.29 X 59.06 X 90.55
	m	5.57 X 1.50 X 2.30
Machine weight	KG/T	6700 / 6.7
	Lbs	14770.95

TH260

TH260
Injection Unit		A	B	C
Screw Diameter	In	2.17	2.36	2.56
	mm	55	60	65
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	39.12	46.56	54.68
	Cm3	641	763	896
Shot weight (PS)	g	584	695	815
	oz	20.59	24.51	28.74
Injection Pressure	psi	28862.50	24366.33	20740.39
	Mpa	199	168	143
Max screw speed	rpm	220
Clamping Unit
Clamping Force	KN / T	2600 / 260
	U.S.ton	265.12 / 26.51
Opening stroke	In	21.65
	mm	550
Tie-bars distance	In	22.64 X 22.64
	mm	575 X 575
Max.mold height	In	22.83
	mm	580
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	36
	HP	48.28
Heating capacity	Kw	13.5
	HP	18.10
Oil tank Capacity	Litre	330
Machine Dimensions	In	244.10 X 62.20 X 90.55
	m	6.20 X 1.58 X 2.30
Machine weight	KG/T	8000 / 8.0
	Lbs	17636.96

TH280

TH280
Injection Unit		A	B	C
Screw Diameter	In	2.36	2.56	2.76
	mm	60	65	70
Screw L/D ration	L/D	22.7	20.9	19.4
Shot volume	in3	47.41	55.65	64.56
	Cm3	777	912	1058
Shot weight (PS)	g	707	930	963
	oz	24.94	32.80	33.97
Injection Pressure	psi	24366.33	20740.39	17839.64
	Mpa	168	143	123
Max screw speed	rpm	200
Clamping Unit
Clamping Force	KN / T	2800 / 280
	U.S.ton	285.52 / 28.56
Opening stroke	In	23.23
	mm	590
Tie-bars distance	In	24.61 X 24.61
	mm	625 X 625
Max.mold height	In	24.80
	mm	630
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	70
	U.S. ton	7.14
General
Motor power	Kw	36
	HP	48.28
Heating capacity	Kw	18.3
	HP	24.54
Oil tank Capacity	Litre	450
Machine Dimensions	In	250.00 X 65.35 X 92.52
	m	6.35 X 1.66 X 2.35
Machine weight	KG/T	8700 / 8.7
	Lbs	19180.19

TH320

TH320
Injection Unit		A	B	C
Screw Diameter	In	2.56	2.76	2.95
	mm	65	70	75
Screw L/D ration	L/D	22	20	19
Shot volume	in3	70.80	82.20	94.30
	Cm3	1161	1347	1546
Shot weight (PS)	g	1057	1226	1407
	oz	37.28	43.24	49.63
Injection Pressure	psi	30167.84	25961.75	22625.88
	Mpa	208	179	156
Max screw speed	rpm	192
Clamping Unit
Clamping Force	KN / T	3200 / 320
	U.S.ton	326.30 / 32.63
Opening stroke	In	27.56
	mm	700
Tie-bars distance	In	28.74 X 26.77
	mm	730 X 680
Max.mold height	In	26.77
	mm	680
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	6.30
	mm	160
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	56
	HP	75.10
Heating capacity	Kw	22.8
	HP	30.58
Oil tank Capacity	Litre	690
Machine Dimensions	In	271.65 X 72.83 X 92.52
	m	6.90 X 1.85X 2.35
Machine weight	KG/T	12000 / 12
	Lbs	26455.44

TH400

TH400
Injection Unit		A	B	C
Screw Diameter	In	2.76	2.95	3.15
	mm	70	75	80
Screw L/D ration	L/D	22	20	19
Shot volume	in3	91.60	105.20	119.60
	Cm3	1501	1723	1960
Shot weight (PS)	g	1366	1568	1784
	oz	48.18	55.30	62.92
Injection Pressure	psi	28862.50	25091.52	22045.73
	Mpa	199	173	152
Max screw speed	rpm	172
Clamping Unit
Clamping Force	KN / T	4000 / 400
	U.S.ton	407.88 / 40.79
Opening stroke	In	28.54
	mm	725
Tie-bars distance	In	28.74 X 28.74
	mm	730 X 730
Max.mold height	In	30.71
	mm	780
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	79
	U.S. ton	8.06
General
Motor power	Kw	62
	HP	83.14
Heating capacity	Kw	29.50
	HP	39.56
Oil tank Capacity	Litre	770
Machine Dimensions	In	291.34 X 74.80 X 92.52
	m	7.40 X 1.90 X 2.35
Machine weight	KG/T	14700 / 14.7
	Lbs	32407.91

TH450

TH450
Injection Unit		A	B	C
Screw Diameter	In	2.76	2.95	3.15
	mm	70	75	80
Screw L/D ration	L/D	22	20	19
Shot volume	in3	91.60	105.20	119.60
	Cm3	1501	1723	1960
Shot weight (PS)	g	1366	1568	1784
	oz	48.18	55.30	62.92
Injection Pressure	psi	28862.50	25091.52	22045.73
	Mpa	199	173	152
Max screw speed	rpm	169
Clamping Unit
Clamping Force	KN / T	4500 / 450
	U.S.ton	458.87 / 45.89
Opening stroke	In	31.89
	mm	810
Tie-bars distance	In	32.68 X 30.71
	mm	830 X 780
Max.mold height	In	34.25
	mm	870
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	7.87
	mm	200
Ejector force	KN	110
	U.S. ton	11.22
General
Motor power	Kw	62
	HP	83.14
Heating capacity	Kw	29.50
	HP	39.56
Oil tank Capacity	Litre	950
Machine Dimensions	In	295.28 X 76.77 X 94.49
	m	7.50 X 1.95X 2.40
Machine weight	KG/T	17400 / 17.4
	Lbs	38360.39

TH500

TH500
Injection Unit		A	B	C
Screw Diameter	In	2.95	3.15	3.35
	mm	75	80	85
Screw L/D ration	L/D	23	21	20
Shot volume	in3	105.40	120.00	135.40
	Cm3	1727	1965	2219
Shot weight (PS)	g	1572	1788	2019
	oz	55.44	62.06	71.21
Injection Pressure	psi	27702.20	24366.33	21465.58
	Mpa	191	168	148
Max screw speed	rpm	138
Clamping Unit
Clamping Force	KN / T	5000 / 500
	U.S.ton	509.85 / 50.99
Opening stroke	In	34.06
	mm	865
Tie-bars distance	In	34.25 X 31.89
	mm	870 X 810
Max.mold height	In	33.86
	mm	860
Min.mold height	In	12.99
	mm	330
Ejector Stroke	In	8.90
	mm	226
Ejector force	KN	150
	U.S. ton	15.30
General
Motor power	Kw	56 + 29
	HP	75.10 + 38.89
Heating capacity	Kw	33.50
	HP	44.92
Oil tank Capacity	Litre	950
Machine Dimensions	In	334.65 X 86.61 X 110.24
	m	8.50 X 2.20 X 2.80
Machine weight	KG/T	20700 / 20.70
	Lbs	45635.63

TH650

TH650
Injection Unit		A	B	C
Screw Diameter	In	3.54	3.74	3.94
	mm	90	95	100
Screw L/D ration	L/D	23	21	20
Shot volume	in3	166.9	185.93	206.00
	Cm3	2736	3048	3377
Shot weight (PS)	g	2489	2774	3073
	oz	87.80	97.85	108.40
Injection Pressure	psi	26680	23925	21605
	Mpa	184	165	149
Max screw speed	rpm	149
Clamping Unit
Clamping Force	KN / T	6500 / 650
	U.S.ton	715
Opening stroke	In	34.25
	mm	870
Tie-bars distance	In	36.42 X 34.45
	mm	925 X 875
Max.mold height	In	35.43
	mm	900
Min.mold height	In	13.78
	mm	350
Ejector Stroke	In	9.84
	mm	250
Ejector force	KN	150
	U.S. ton	16.5
General
Pump power	Kw	37 + 55
	HP	49.58 + 73.70
Heating capacity	Kw	42.8
	HP	57.35
Oil tank Capacity	Litre	950
Machine Dimensions	In	401.57 X 86.61 X 106.69
	m	10.20 X 2.20 X 2.71
Machine weight	Kg	32000
	Lbs	70400

TH730

TH730
Injection Unit		A	B	C
Screw Diameter	In	3.74	3.94	4.13
	mm	95	100	105
Screw L/D ration	L/D	21	20	18.5
Shot volume	in3	194.55	215.78	237.62
	Cm3	3188	3534	3894
Shot weight (PS)	g	2901	3216	3543
	oz	102.32	113.43	124.96
Injection Pressure	psi	25381.5	22915.96	20740.39
	Mpa	175	158	143
Max screw speed	rpm	110
Clamping Unit
Clamping Force	KN / T	7300 / 730
	U.S.ton	744.38 / 74.44
Opening stroke	In	39.37
	mm	1000
Tie-bars distance	In	40.16 X 38.19
	mm	1020 X 970
Max.mold height	In	37.80
	mm	960
Min.mold height	In	15.75
	mm	400
Ejector Stroke	In	13.39
	mm	340
Ejector force	KN	210
	U.S. ton	21.41
General
Motor power	Kw	56 + 56
	HP	75.10 + 75.10
Heating capacity	Kw	54.3
	HP	72.82
Oil tank Capacity	Litre	1000
Machine Dimensions	In	450.00 X 94.49 X 123.62
	m	11.43 X 2.4 X 3.14
Machine weight	KG/T	33000 / 33
	Lbs	72752.46

TH900

TH900
Injection Unit		A	B	C
Screw Diameter	In	3.74	3.94	4.13
	mm	95	100	105
Screw L/D ration	L/D	23	21	20
Shot volume	in3	216.27	239.64	264.23
	Cm3	3544	3927	4330
Shot weight (PS)	g	3225	3574	3941
	oz	113.75	125.95	138.90
Injection Pressure	psi	24801.45	22480.84	20305.28
	Mpa	171	155	140
Max screw speed	rpm	108
Clamping Unit
Clamping Force	KN / T	9000 / 900
	U.S.ton	917.73 / 91.78
Opening stroke	In	43.31
	mm	1100
Tie-bars distance	In	44.29 X 42.72
	mm	1125 X 1085
Max.mold height	In	43.31
	mm	1100
Min.mold height	In	19.69
	mm	500
Ejector Stroke	In	13.19
	mm	335
Ejector force	KN	216
	U.S. ton	22.02
General
Motor power	Kw	56 + 56
	HP	75.10 + 75.10
Heating capacity	Kw	48.8
	HP	65.44
Oil tank Capacity	Litre	1315
Machine Dimensions	In	444.88 X 104.33 X 133.86
	m	11.30 X 2.65 X 3.40
Machine weight	KG/T	41000 / 41
	Lbs	90389.42

TH1100

TH1100
Injection Unit		A	B	C
Screw Diameter	In	4.33	4.72	5.12
	mm	110	120	130
Screw L/D ration	L/D	22	20.2	18.6
Shot volume	in3	324.71	386.46	453.59
	Cm3	5321	6333	7433
Shot weight (PS)	g	4842	5763	6764
	oz	170.78	203.26	238.57
Injection Pressure	psi	25816.71	21755.66	18419.79
	Mpa	178	150	127
Max screw speed	rpm	110
Clamping Unit
Clamping Force	KN / T	11000 / 1100
	U.S.ton	1121.67 / 112.17
Opening stroke	In	48.03
	mm	1220
Tie-bars distance	In	46.46 X 4.33
	mm	1180 X 110
Max.mold height	In	46.06
	mm	1170
Min.mold height	In	17.72
	mm	450
Ejector Stroke	In	12.60
	mm	320
Ejector force	KN	245
	U.S. ton	24.98
General
Motor power	Kw	62 + 62
	HP	83.14 + 83.14
Heating capacity	Kw	68.85
	HP	92.33
Oil tank Capacity	Litre	2000
Machine Dimensions	In	494.09 X 103.15 X 137.80
	m	12.55 X 2.62 X 3.50
Machine weight	KG/T	54000 / 54
	Lbs	119049.48

TH1300

TH1300
Injection Unit		A	B	C	D
Screw Diameter	In	4.33	4.72	5.12	5.51
	mm	110	120	130	140
Screw L/D ration	L/D	26.2	24	22.2	23.7
Shot volume	in3	359.55	427.90	502.16	582.40
	Cm3	5892	7012	8229	9544
Shot weight (PS)	g	5361	6380	7488	8685
	oz	189.08	225.02	264.10	306.32
Injection Pressure	psi	29587.69	24946.48	21175.50	18274.75
	Mpa	204	172	146	126
Max screw speed	rpm	95
Clamping Unit
Clamping Force	KN / T	13000 / 1300
	U.S.ton	1325.61 / 132.56
Opening stroke	In	55.12
	mm	1400
Tie-bars distance	In	51.97 X 50.39
	mm	1320 X 1280
Max.mold height	In	51.18
	mm	1300
Min.mold height	In	21.65
	mm	550
Ejector Stroke	In	15.75
	mm	400
Ejector force	KN	260
	U.S. ton	26.51
General
Motor power	Kw	37 X 3
	HP	49.62 X 4.02
Heating capacity	Kw	87.95
	HP	117.94
Oil tank Capacity	Litre	1672
Machine Dimensions	In	533.46 X 108.66 X 153.54
	m	13.55 X 2.76 X 3.90
Machine weight	KG/T	65000 / 65
	Lbs	143300.30

TH1500

TH1500
Injection Unit		A	B	C
Screw Diameter	In	5.12	5.51	5.91
	mm	130	140	150
Screw L/D ration	L/D	23.7	22	20.5
Shot volume	in3	526.46	610.54	699.08
	Cm3	8627	10005	11486
Shot weight (PS)	g	7851	9105	10452
	oz	276.90	321.13	368.64
Injection Pressure	psi	23786.18	20440.32	17839.64
	Mpa	164	141	123
Max screw speed	rpm	90
Clamping Unit
Clamping Force	KN / T	15000 / 1500
	U.S.ton	1529.55 / 152.96
Opening stroke	In	59.06
	mm	1500
Tie-bars distance	In	57.09 X 53.15
	mm	1450 X 1350
Max.mold height	In	59.06
	mm	1500
Min.mold height	In	27.56
	mm	700
Ejector Stroke	In	15.75
	mm	400
Ejector force	KN	318
	U.S. ton	32.43
General
Motor power	Kw	37 X 4
	HP	49.62 X 5.36
Heating capacity	Kw	103.5
	HP	138.79
Oil tank Capacity	Litre	2000
Machine Dimensions	In	551.18 X 130.08 X 157.48
	m	14 X 3.3 X 4.0
Machine weight	KG/T	87500 / 87.5
	Lbs	192904.25

TH2000

TH2000
Injection Unit		A	B	C	D
Screw Diameter	In	5.12	5.51	5.91	6.30
	mm	130	140	150	160
Screw L/D ration	L/D	23.7	22	20.5	19.2
Shot volume	in3	526.46	610.54	699.08	797.52
	Cm3	8627	10005	11486	13069
Shot weight (PS)	g	7851	9105	10452	11892
	oz	276.90	321.13	368.64	419.43
Injection Pressure	psi	26976.91	23351.07	20305.28	17839.64
	Mpa	186	161	140	123
Max screw speed	rpm	95
Clamping Unit
Clamping Force	KN / T	20000 / 2000
	U.S.ton	2039.40 / 203.94
Opening stroke	In	61.42
	mm	1560
Tie-bars distance	In	63.78 X 58.27
	mm	1620 X 1480
Max.mold height	In	61.42
	mm	1560
Min.mold height	In	27.95
	mm	710
Ejector Stroke	In	15.75
	mm	400
Ejector force	KN	480
	U.S. ton	48.95
General
Motor power	Kw	37 X 4
	HP	49.62 X 5.36
Heating capacity	Kw	103.5
	HP	138.79
Oil tank Capacity	Litre	3500
Machine Dimensions	In	614.17 X 137.80 X 157.48
	m	15.60 X 3.50 X 4.00
Machine weight	KG/T	128000 / 128
	Lbs	282191.36

TH2500

TH2500
Injection Unit		A	B	C
Screw Diameter	In	6.69	7.28	7.87
	mm	170	185	200
Screw L/D ration	L/D	23.9	22	20.3
Shot volume	in3	1468.17	1739.96	2032.10
	Cm3	24059	28493	33300
Shot weight (PS)	g	21894	25928	30303
	oz	772.20	914.48	1068.79
Injection Pressure	psi	24656.41	20885.43	17839.64
	Mpa	170	144	123
Max screw speed	rpm	90
Clamping Unit
Clamping Force	KN / T	25000 / 2500
	U.S.ton	2549.25 / 254.93
Opening stroke	In	74.80
	mm	1900
Tie-bars distance	In	72.83 X 66.93
	mm	1850 X 1700
Max.mold height	In	74.80
	mm	1900
Min.mold height	In	31.50
	mm	800
Ejector Stroke	In	17.72
	mm	450
Ejector force	KN	480
	U.S. ton	48.95
General
Motor power	Kw	37 X 2 + 45 X 2
	HP	49.62 X 2.68 + 60.35 X 2.68
Heating capacity	Kw	170
	HP	227.97
Oil tank Capacity	Litre	3700
Machine Dimensions	In	767.72 X 157.48 X 204.72
	m	19.50 X 4.00 X 5.20
Machine weight	KG/T	87500 / 87.5
	Lbs	192904.25

Универсальная серия

Блок Введение

Список функций

Универсальная серия

TH90
