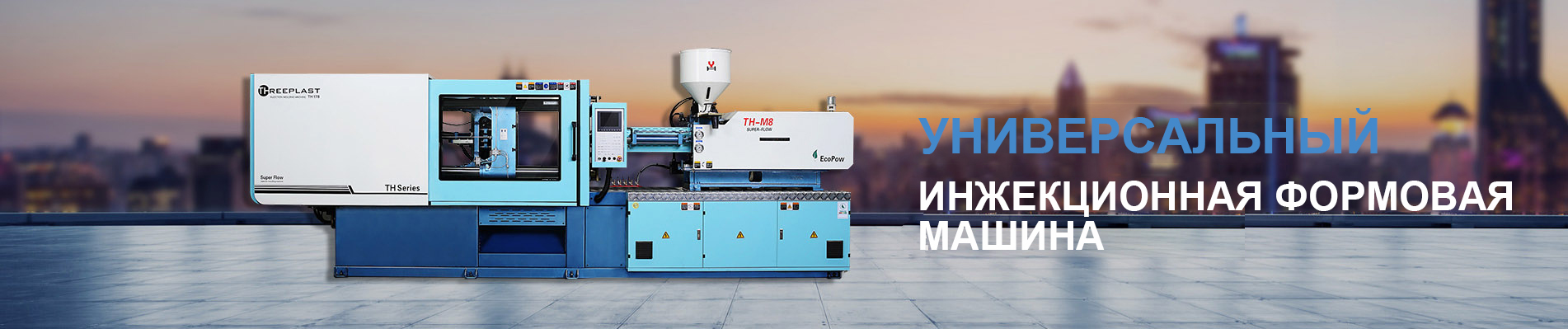

Универсальная серия

Универсальная серия

Этот сервопривод предназначен для ваших приложений универсальной обработки,эта серия машин быстрая, точная и имеет отличную повторяемость,Эта машина для литья под давлением THREEPLAST может помочь вам достичь максимальной производительности на широком спектре материалов,с винтом и бочкой из азотированного сплава,износостойкий наконечник винта,Высокопрочные стяжки и жесткие валики,все это составляет единицу,Это позволит сохранить неизменно высокое качество и производительность при использовании широкого спектра материалов и самых сложных форм.

Отклик высокоскоростного клапана,надежная непрерывная работа и оптимальная экономия энергии.

Отличная износостойкость, коррозионностойкий шнек и цилиндр для обработки материалов с добавками волокон, а также огнезащитных материалов.

Винт с высоким крутящим моментом, переменной скоростью, радиально-поршневой.

ПИД-контроль температуры обеспечивает точность +/- 1 ℃,таким образом колебание температуры очень минимально,Cushion Monitoring может помочь оператору проверить качество продукта.если конечная позиция впрыска находится ниже допустимого допуска, это означает, что продукт находится в пределах необходимого требуемого качества.

Пропорциональный клапан управления для настройки давления и объема.

Уникальный, ультра надежный.зажимной механизм с пятью точками переключения, который характеризуется почти идеальной кинематической характеристикой скорости.

Скорость открытия и закрытия пресс-формы задается цифровым способом в 4 этапа,каждый с переменной регулировкой давления, объема и положения.

Профили скорости впрыска, установленные на 5 ступенях по времени или расстоянию,удержание давления в 4 этапа и зарядка в 6 этапов.

Блок Введение

  • Зажимное устройство
  • Блок впрыска
  • Гидроагрегат
  • Электрический блок
Зажимное устройство

1.Увеличенное пространство между стяжками, подходящее для больших форм и многогнездных нужд

2.Более длинная и широкая направляющая длина, высокая точность повторяемости, улучшение качества продукции и срока службы пресс-формы.

3.Улучшенная механическая конструкция и система переключения ускоряют цикл и повышают эффективность производства

4.Модернизированные детали, графито-медные втулки и ползун, используемые на поперечной балке, эжекторе и подвижной плите, обеспечивают быстрое и точное закрытие и открытие пресс-формы.

5.Европейский тип эжекторной структуры, более просторный, удобный для обслуживания

6.Подготовлено достаточно места для обновления и модернизации

7.Интегрированная и без регулировки механическая планка безопасности, более безопасная и удобная

8.Гораздо более высокая жесткость механической системы, не только. Увеличивает срок службы машин, но и может защитить плесень.

Блок впрыска

1.Впрыск с полной поддержкой с двумя точными линейными направляющими обеспечивает лучшую точность и высокую скорость запуска.

2.Цилиндры с двойной кареткой улучшают точность впрыска.

3.Стальные трубы для инжекционного блока имеют фитинги для соединения, никакой сварочный дизайн не облегчает обслуживание и послепродажное обслуживание.

4.Перевернуть спроектированную крышку сопла, производство и обслуживание будет проще.

5.Двухслойная конструкция ствола обеспечивает защиту оператора от ожогов, безопасное производство

6.Импортированный высококачественный материал SKD61 винтовой наконечник,стопорное кольцо и упорное кольцо, много видов конструкции винтов могут удовлетворить различные пластический материал и особые потребности литья под давлением обработки.

7.Баррель PID контролирует разницу температур, меньше ошибок.

Гидроагрегат

1.Стандартно оснащенный точной и энергосберегающей системой серводвигателя, энергосберегающая мощность может достигать 20% -80% по сравнению с традиционной инжекционной машиной.

2.Гидравлические детали всемирно известных брендов обеспечивают надежность машины и высокую скорость отклика

3.Видимый и выгружаемый масляный бак для обслуживания гидравлического контура

4.Установите модульные адаптерные клапанные блоки, гидравлический контур и функции, удобные для модернизации и обслуживания

5.Самоуплотняющийся магнитный всасывающий фильтр,сделать ваше обслуживание более удобным.

6.Логическое распределение отверстия для всасывания масла в насосе, выхода масла из масляного бака и гидравлических труб, удобное для обслуживания.

7.Германия DIN стандартный гидравлический фитинг с уплотнением, резьбовая пробка типа G, во избежание загрязнения маслом.

Электрический блок

1.Мир известных брендов электрических частей.

2.Высококачественный большой цветной контроллер экрана, доступный на нескольких языках.

3.Стандартный трехцветный светодиодный светильник на башне с сигнализацией

4.Доступна модернизированная функция управления сетью

5.Водонепроницаемая резиновая прокладка, используемая на электрошкафу, обеспечивает высокую безопасность

6.Программа машины в соответствии со стандартом безопасности CE.

Список функций

  • Зажимное устройство
  • Блок впрыска
  • Гидравлическая система
  • Электрическая система
  • другие



Remarks: “●” for standard, "○*' for option, "▬” for Not available

Универсальная серия

  • TH90

    TH90

    TH90

    TH90

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    1.18

    1.26

    1.38

    mm

    30

    32

    35

    Screw   L/D ration

    L/D

    23.5

    22

    20.1

    Shot volume

     in3

    7.14

    8.11

    9.64

    Cm3

    117

    133

    158

    Shot weight (PS)

    g

    106

    121

    144

    oz

    3.74

    4.27

    5.08

    Injection   Pressure

    psi

    33350

    29435

    24650

    Mpa

    230

    203

    170

    Max   screw speed

    rpm

    215

    Clamping   Unit




    Clamping   Force

    KN /   T

    900   / 90

    U.S.ton

    99

    Opening   stroke

    In

    12.6

    mm

    320

    Tie-bars   distance

    In

    14.17   X 14.17

    mm

    360   X 360

    Max.mold   height

    In

    13.78

    mm

    350

    Min.mold   height

    In

    5.91

    mm

    150

    Ejector   Stroke

    In

    3.54

    mm

    90

    Ejector   force

    KN

    30

    U.S.   ton

    3.3

    General




    Pump   power

    Kw

    11

    HP

    14.74

    Heating   capacity

    Kw

    7

    HP

    9.38

    Oil   tank Capacity

    Litre

    157

    Machine   Dimensions

    In

    181.1   X 47.24 X 70.87

    m

    3.81   X 1.19 X 1.79

    Machine   weight

    Kg

    2900

    Lbs

    6380

  • TH110

    TH110

    TH110

    TH110

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.5

    1.65

    1.77

    mm

    38

    42

    45

    Screw L/D ration

    L/D

    22

    18.6

    17.5

    Shot volume

    in3

    11.47

    13.73

    15.56

    Cm3

    188

    225

    255

    Shot weight (PS)

    g

    170

    204

    249

    oz

    6

    7.2

    8.78

    Injection Pressure

    psi

    31175

    26970

    23490

    Mpa

    215

    186

    162

    Max screw speed

    rpm

    200

    Clamping Unit







    Clamping Force

    KN / T

    1100 / 110

    U.S.ton

    121

    Opening stroke

    In

    14.17

    mm

    360

    Tie-bars distance

    In

    16.54 X 14.96

    mm

    420 X 380

    Max.mold height

    In

    16.93

    mm

    430

    Min.mold height

    In

    6.69

    mm

    170

    Ejector Stroke

    In

    4.72

    mm

    120

    Ejector force

    KN

    40

    U.S. ton

    4.4

    General







    Pump power

    Kw

    15

    HP

    20.1

    Heating capacity

    Kw

    7.3

    HP

    9.92

    Oil tank Capacity

    Litre

    215

    Machine Dimensions

    In

    181.1 X 47.24 X 70.87

    m

    4.60 X 1.20 X 1.80

    Machine weight

    Kg

    3800

    Lbs

    8360

  • TH130

    TH130

    TH130

    TH130

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.5

    1.65

    1.77

    mm

    38

    42

    45

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    11.9

    14.52

    16.96

    Cm3

    195

    238

    274

    Shot weight (PS)

    g

    178

    217

    249

    oz

    6.28

    7.65

    8.78

    Injection Pressure

    psi

    30160

    24795

    21460

    Mpa

    208

    171

    148

    Max screw speed

    rpm

    200

    Clamping Unit







    Clamping Force

    KN / T

    1300 / 130

    U.S.ton

    143

    Opening stroke

    In

    14.96

    mm

    380

    Tie-bars distance

    In

    16.41 X 16.41

    mm

    417 X 417

    Max.mold height

    In

    18.11

    mm

    460

    Min.mold height

    In

    7.08

    mm

    180

    Ejector Stroke

    In

    4.72

    mm

    120

    Ejector force

    KN

    46

    U.S. ton

    5.06

    General







    Pump power

    Kw

    15

    HP

    20.1

    Heating capacity

    Kw

    7.4

    HP

    9.92

    Oil tank Capacity

    Litre

    220

    Machine Dimensions

    In

    181.10 X 53.15 X 82.68

    m

    4.60 X 1.35 X 2.10

    Machine weight

    Kg

    4300

    Lbs

    9460

  • TH160

    TH160

    TH160

    TH160

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.65

    1.77

    1.97

    mm

    42

    45

    50

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    19.03

    21.84

    26.96

    Cm3

    312

    358

    442

    Shot weight (PS)

    g

    284

    326

    402

    oz

    10.02

    11.50

    14.18

    Injection Pressure

    psi

    29435

    25665

    20735

    Mpa

    203

    177

    143

    Max screw speed

    rpm

    200

    Clamping Unit







    Clamping Force

    KN / T

    1600 / 160

    U.S.ton

    176

    Opening stroke

    In

    17.13

    mm

    435

    Tie-bars distance

    In

    18.30 X 18.30

    mm

    465 X 465

    Max.mold height

    In

    21.65

    mm

    550

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.31

    mm

    135

    Ejector force

    KN

    46

    U.S. ton

    5.06

    General







    Pump power

    Kw

    22

    HP

    29.48

    Heating capacity

    Kw

    9.9

    HP

    13.27

    Oil tank Capacity

    Litre

    300

    Machine Dimensions

    In

    200.79 X 55.12 X 86.61

    m

    5.10 X 1.40 X 2.20

    Machine weight

    Kg

    5300

    Lbs

    11660

  • TH180

    TH180

    TH180

    TH180

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.77

    1.97

    2.17

    mm

    45

    50

    55

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    23.3

    28.73

    34.77

    Cm3

    382

    471

    570

    Shot weight (PS)

    g

    347

    429

    519

    oz

    12.24

    15.13

    18.31

    Injection Pressure

    psi

    30015

    24360

    20010

    Mpa

    207

    168

    138

    Max screw speed

    rpm

    180

    Clamping Unit







    Clamping Force

    KN / T

    1800 / 180

    U.S.ton

    198

    Opening stroke

    In

    17.13

    mm

    435

    Tie-bars distance

    In

    18.90 X 18.90

    mm

    480 X 480

    Max.mold height

    In

    21.65

    mm

    550

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.31

    mm

    135

    Ejector force

    KN

    46

    U.S. ton

    5.06

    General







    Pump power

    Kw

    30

    HP

    40.2

    Heating capacity

    Kw

    11.5

    HP

    15.41

    Oil tank Capacity

    Litre

    305

    Machine Dimensions

    In

    204.72 X 57.09 X 88.58

    m

    5.20 X 1.45 X 2.25

    Machine weight

    Kg

    5800

    Lbs

    12760

  • TH210

    TH210

    TH210

    TH210

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.77

    1.97

    2.17

    mm

    45

    50

    55

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    23.3

    28.73

    34.77

    Cm3

    382

    471

    570

    Shot weight (PS)

    g

    347

    429

    519

    oz

    12.24

    15.13

    18.31

    Injection Pressure

    psi

    30015

    24360

    20010

    Mpa

    207

    168

    138

    Max screw speed

    rpm

    171

    Clamping Unit







    Clamping Force

    KN / T

    2100 / 210

    U.S.ton

    230

    Opening stroke

    In

    18.7

    mm

    475

    Tie-bars distance

    In

    20.47 X 20.47

    mm

    520 X 520

    Max.mold height

    In

    21.65

    mm

    550

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.51

    mm

    140

    Ejector force

    KN

    62

    U.S. ton

    6.82

    General







    Pump power

    Kw

    30

    HP

    40.2

    Heating capacity

    Kw

    11.5

    HP

    15.41

    Oil tank Capacity

    Litre

    310

    Machine Dimensions

    In

    214.57 X 59.06 X 90.55

    m

    5.45 X 1.50 X 2.30

    Machine weight

    Kg

    6700

    Lbs

    14740

  • TH260

    TH260

    TH260

    TH260

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.17

    2.36

    2.56

    mm

    55

    60

    65

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    39.10

    46.54

    54.66

    Cm3

    641

    763

    896

    Shot weight (PS)

    g

    584

    695

    815

    oz

    20.60

    24.51

    28.75

    Injection Pressure

    psi

    28855

    24360

    20735

    Mpa

    199

    168

    143

    Max screw speed

    rpm

    178

    Clamping Unit







    Clamping Force

    KN / T

    2600 / 260

    U.S.ton

    286

    Opening stroke

    In

    21.65

    mm

    550

    Tie-bars distance

    In

    22.83 X 22.83

    mm

    580 X 580

    Max.mold height

    In

    22.83

    mm

    580

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.91

    mm

    150

    Ejector force

    KN

    62

    U.S. ton

    6.82

    General







    Pump power

    Kw

    37

    HP

    49.58

    Heating capacity

    Kw

    13.5

    HP

    18.09

    Oil tank Capacity

    Litre

    330

    Machine Dimensions

    In

    228.35 X 62.20 X 90.55

    m

    5.80 X 1.58 X 2.30

    Machine weight

    Kg

    8000

    Lbs

    17600

  • TH280

    TH280

    TH280

    TH280

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.36

    2.56

    2.76

    mm

    60

    65

    70

    Screw L/D ration

    L/D

    22.7

    20.9

    19.4

    Shot volume

     in3

    47.40

    55.63

    64.54

    Cm3

    777

    912

    1058

    Shot weight (PS)

    g

    707

    830

    963

    oz

    24.94

    29.28

    33.97

    Injection Pressure

    psi

    24360

    20735

    17835

    Mpa

    168

    143

    123

    Max screw speed

    rpm

    190

    Clamping Unit







    Clamping Force

    KN / T

    2800 / 280

    U.S.ton

    308

    Opening stroke

    In

    23.23

    mm

    590

    Tie-bars distance

    In

    24.21 X 24.21

    mm

    615 X 615

    Max.mold height

    In

    24.8

    mm

    630

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.91

    mm

    150

    Ejector force

    KN

    70

    U.S. ton

    7.7

    General







    Pump power

    Kw

    37

    HP

    49.58

    Heating capacity

    Kw

    18.3

    HP

    24.52

    Oil tank Capacity

    Litre

    450

    Machine Dimensions

    In

    235.43 X 65.35 X 92.52

    m

    5.98 X 1.66 X 2.35

    Machine weight

    Kg

    8700

    Lbs

    19140

  • TH320

    TH320

    TH320

    TH320

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.56

    2.76

    2.96

    mm

    65

    70

    75

    Screw L/D ration

    L/D

    22

    20

    19

    Shot volume

     in3

    70.82

    80.82

    94.31

    Cm3

    1161

    1347

    1546

    Shot weight (PS)

    g

    1057

    1226

    1407

    oz

    37.28

    43.25

    54.53

    Injection Pressure

    psi

    30160

    25955

    22620

    Mpa

    208

    179

    156

    Max screw speed

    rpm

    192

    Clamping Unit







    Clamping Force

    KN / T

    3200 / 320

    U.S.ton

    352

    Opening stroke

    In

    25.98

    mm

    660

    Tie-bars distance

    In

    25.98 X 25.98

    mm

    660 X 660

    Max.mold height

    In

    26.77

    mm

    680

    Min.mold height

    In

    9.84

    mm

    250

    Ejector Stroke

    In

    6.3

    mm

    160

    Ejector force

    KN

    62

    U.S. ton

    6.82

    General







    Pump power

    Kw

    45

    HP

    60.30

    Heating capacity

    Kw

    22.8

    HP

    30.55

    Oil tank Capacity

    Litre

    690

    Machine Dimensions

    In

    271.65 X 72.83 X 92.52

    m

    6.90 X 1.85 X 2.35

    Machine weight

    Kg

    12000

    Lbs

    26400

  • TH400

    TH400

    TH400

    TH400

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.76

    2.96

    3.16

    mm

    70

    75

    80

    Screw L/D ration

    L/D

    22

    20

    19

    Shot volume

     in3

    91.56

    105.10

    119.56

    Cm3

    1501

    1723

    1960

    Shot weight (PS)

    g

    1366

    1568

    1784

    oz

    48.18

    55.31

    62.93

    Injection Pressure

    psi

    28855

    25085

    22040

    Mpa

    199

    173

    152

    Max screw speed

    rpm

    172

    Clamping Unit







    Clamping Force

    KN / T

    4000 / 400

    U.S.ton

    440

    Opening stroke

    In

    27.76

    mm

    705

    Tie-bars distance

    In

    28.74 X 28.74

    mm

    730 X 730

    Max.mold height

    In

    30.71

    mm

    780

    Min.mold height

    In

    9.84

    mm

    250

    Ejector Stroke

    In

    5.91

    mm

    150

    Ejector force

    KN

    79

    U.S. ton

    8.69

    General







    Pump power

    Kw

    55

    HP

    73.70

    Heating capacity

    Kw

    29.50

    HP

    39.53

    Oil tank Capacity

    Litre

    770

    Machine Dimensions

    In

    291.34 X 74.80 X 92.52

    m

    7.40 X 1.90 X 2.35

    Machine weight

    Kg

    16000

    Lbs

    35200

  • TH450

    TH450

    TH450

    TH450

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.76

    2.96

    3.16

    mm

    70

    75

    80

    Screw L/D ration

    L/D

    22

    20

    19

    Shot volume

     in3

    91.56

    105.10

    119.56

    Cm3

    1501

    1723

    1960

    Shot weight (PS)

    g

    1366

    1568

    1784

    oz

    48.18

    55.31

    62.93

    Injection Pressure

    psi

    28855

    25085

    22040

    Mpa

    199

    173

    152

    Max screw speed

    rpm

    169

    Clamping Unit







    Clamping Force

    KN / T

    4500 / 450

    U.S.ton

    495

    Opening stroke

    In

    29.13

    mm

    740

    Tie-bars distance

    In

    30.31 X 30.31

    mm

    770 X 770

    Max.mold height

    In

    30.71

    mm

    780

    Min.mold height

    In

    9.84

    mm

    250

    Ejector Stroke

    In

    7.87

    mm

    200

    Ejector force

    KN

    110

    U.S. ton

    12.1

    General







    Pump power

    Kw

    55

    HP

    73.70

    Heating capacity

    Kw

    29.50

    HP

    39.53

    Oil tank Capacity

    Litre

    950

    Machine Dimensions

    In

    295.28 X 76.77 X 94.49

    m

    7.50 X 1.95 X 2.40

    Machine weight

    Kg

    17400

    Lbs

    38280

  • TH500

    TH500

    TH500

    TH500

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.96

    3.16

    3.35

    mm

    75

    80

    85

    Screw L/D ration

    L/D

    23

    21

    20

    Shot volume

     in3

    105.55

    119.87

    135.36

    Cm3

    1727

    1965

    2219

    Shot weight (PS)

    g

    1572

    1788

    2019

    oz

    55.45

    63.07

    71.22

    Injection Pressure

    psi

    27695

    24360

    21460

    Mpa

    191

    168

    148

    Max screw speed

    rpm

    138

    Clamping Unit







    Clamping Force

    KN / T

    5000 / 500

    U.S.ton

    550

    Opening stroke

    In

    30.31

    mm

    770

    Tie-bars distance

    In

    32.28 X 30.71

    mm

    820 X 780

    Max.mold height

    In

    31.89

    mm

    810

    Min.mold height

    In

    12.99

    mm

    330

    Ejector Stroke

    In

    7.87

    mm

    200

    Ejector force

    KN

    150

    U.S. ton

    16.5

    General







    Pump power

    Kw

    30 + 37

    HP

    40.2 + 49.58

    Heating capacity

    Kw

    33.5

    HP

    44.89

    Oil tank Capacity

    Litre

    950

    Machine Dimensions

    In

    334.65 X 86.61 X 110.24

    m

    8.50 X 2.20 X 2.80

    Machine weight

    Kg

    20700

    Lbs

    45540

  • TH650

    TH650

    TH650

    TH650

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    3.54

    3.74

    3.94

    mm

    90

    95

    100

    Screw L/D ration

    L/D

    23

    21

    20

    Shot volume

     in3

    166.9

    185.93

    206.00

    Cm3

    2736

    3048

    3377

    Shot weight (PS)

    g

    2489

    2774

    3073

    oz

    87.80

    97.85

    108.40

    Injection Pressure

    psi

    26680

    23925

    21605

    Mpa

    184

    165

    149

    Max screw speed

    rpm

    149

    Clamping Unit







    Clamping Force

    KN / T

    6500 / 650

    U.S.ton

    715

    Opening stroke

    In

    34.25

    mm

    870

    Tie-bars distance

    In

    36.42 X 34.45

    mm

    925 X 875

    Max.mold height

    In

    35.43

    mm

    900

    Min.mold height

    In

    13.78

    mm

    350

    Ejector Stroke

    In

    9.84

    mm

    250

    Ejector force

    KN

    150

    U.S. ton

    16.5

    General







    Pump power

    Kw

    37 + 55

    HP

    49.58 + 73.70

    Heating capacity

    Kw

    42.8

    HP

    57.35

    Oil tank Capacity

    Litre

    950

    Machine Dimensions

    In

    401.57 X 86.61 X 106.69

    m

    10.20 X 2.20 X 2.71

    Machine weight

    Kg

    32000

    Lbs

    70400

  • TH750

    TH750

    TH750

    TH750

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    3.74

    3.94

    4.14

    mm

    95

    100

    105

    Screw L/D ration

    L/D

    21

    20

    18.5

    Shot volume

     in3

    194.47

    215.57

    237.53

    Cm3

    3188

    3534

    3894
