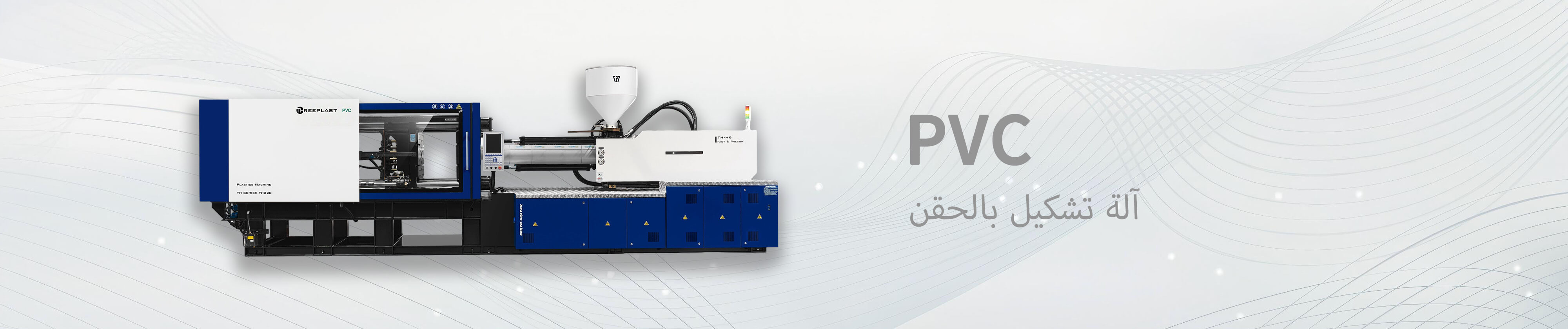

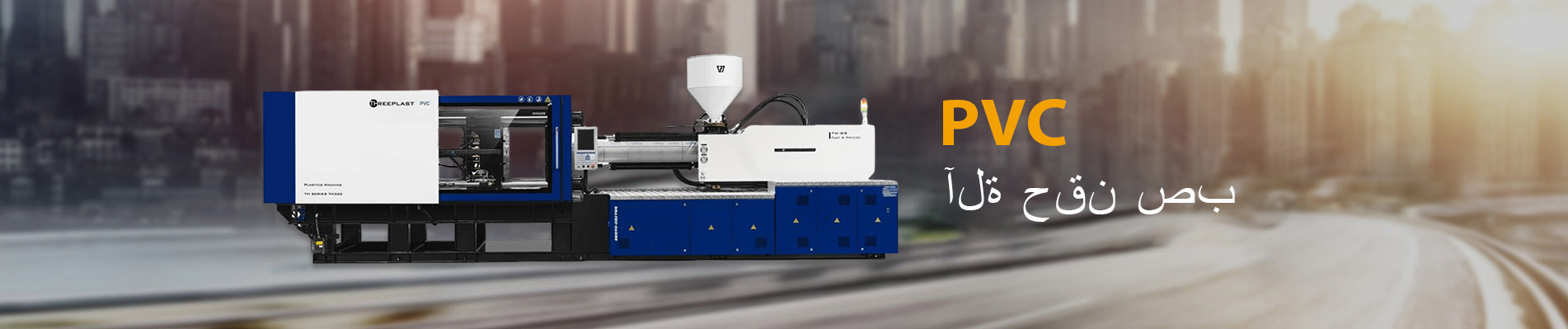

PVC سلسلة

مميزات

تم تصميم آلة محرك سيرفو هذه لتطبيقات معالجة المنتجات البلاستيكية,هذه السلسلة من الآلات سريعة, دقيقة ولها التكرار ممتازة. آلة قولبة الحقن THREEPLAST يمكن أن تساعدك في الوصول إلى أقصى إنتاجية على مجموعة واسعة من المواد. مع المسمار الكهربائي والبرميل.طرف المسمار مقاومة للاهتراء.قضبان التعادل عالية القوة والألواح الصلبة.كل ذلك يضيف ما يصل إلى وحدة,التي ستبقى بالطبع,إعطاء جودة عالية باستمرار والإنتاج مع المواد البلاستيكية ومع أكثر تعقيدا من القوالب.

استجابة عالية السرعة صمام, عملية مستمرة موثوقة وتوفير الطاقة الأمثل.

ممتازة مقاومة للاهتراء, برغي ومقاومة للتآكل لمعالجة المواد ذات الإضافات الليفية وأيضًا مواد مقاومة للحريق..

برغي يقودها عزم دوران عال ، سرعة متغيرة ، محرك مكبس شعاعي.

PID التحكم في درجة الحرارة يؤمن دقة +/- 1 ℃,وبالتالي تقلب درجة الحرارة هو الحد الأدنى للغاية. يمكن أن تساعد مراقبة الوسائد المشغل في التحقق من جودة المنتج.. إذا كان موضع نهاية الحقن تحت التسامح المسموح به ، فهذا يعني أن المنتج في حدود الجودة المطلوبة.

التحكم النسبي في الصمام لضبط الضغط ومستوى الصوت.

فريدة من نوعها ، موثوقة جدا. خمس نقاط تبديل آلية لقط التي تتميز ميزة السرعة الحركية شبه مثالية.

يتم ضبط سرعة فتح وإغلاق القالب رقميًا على 4 مراحل, كل مع تعديل متغير على الضغط والحجم والموقف.

يتم ضبط ملفات تخصيص سرعة الحقن رقمياً في 5 مراحل قابلة للاختيار حسب الوقت أو المسافة. عقد الضغط من 4 مراحل وشحن بنسبة 6 مراحل.

مقدمة الوحدة

وحدة لقط
وحدة الحقن
وحدة هيدروليكية
الوحدة الكهربائية

1.مساحة أكبر بين قضبان الربط ، ومناسبة للقوالب الكبيرة والاحتياجات متعددة التجويف.

2.طول دليل أطول وأوسع ، ودقة أعلى للتكرار,تحسين جودة المنتج وعمر العفن.

3.تصميم ميكانيكي أفضل ونظام تبديل,وقت دورة أسرع,وتحسين كفاءة الإنتاج..

4.الأجزاء المطورة وشجيرات الجرافيت والنحاس والمنزلق المستخدمة في شريط التعادل,القاذف والصفائح المنقولة ، ضمان العفن سريع ودقيق وثيق ومفتوح.

5.النمط الأوروبي هيكل القاذف ، مساحة أكبر ، مريحة للصيانة

6.أعدت مساحة كافية للترقية والتعديل

7.شريط أمان ميكانيكي مجاني متكامل ومتكيف ، أكثر أمانًا وملاءمة

8.نظام ميكانيكي عالي الصلابة ، ليس فقط. يحسن عمر الآلات ، ولكن يمكن أيضًا حماية القالب.

1.وحدة حقن مدعومة بالكامل مع قضبان دليل خطية دقيقة مزدوجة ، تضمن أفضل دقة وسرعة بداية سريعة

2.تعمل أسطوانات النقل المزدوج على تحسين دقة الحقن بشكل أفضل

3.أنابيب الصلب وحدة حقن اعتماد تركيب الأنابيب للاتصال,لا يوجد تصميم لحام يضمن الصيانة وبعد انتهاء الخدمة ليكون أسهل

4.تحسين غطاء فوهة تصميم وإنتاج وصيانة لتكون أسهل

5.غطاء برميل مصمم بطبقة مزدوجة لتجنب تحرق المشغلين ، وضمان الإنتاج الآمن

6.المستوردة عالية الجودة SKD61 غيض المسمار المواد ، والتحقق من حلقة وخاتم التوجه,يمكن أن تلبي أنواع كثيرة من مسامير تصميم المواد البلاستيكية المختلفة واحتياجات صب حقن المعالجة الخاصة.

7.برميل PID يتحكم في الفرق في درجة الحرارة ، وأقل خطأ

1.قياسي مجهز بنظام محرك سيرفو دقيق وموفر للطاقة,قدرة توفير الطاقة يمكن أن تصل إلى 20 ٪ -80 ٪ من آلة الحقن التقليدية.

2.تضمن الأجزاء الهيدروليكية ذات العلامات التجارية العالمية الشهيرة موثوقية الماكينة وسرعة الاستجابة السريعة

3.خزان زيت مرئي وقابل للازالة لصيانة الدوائر الهيدروليكية

4.يمكنك اختيار كتل صمام محول معياري ودائرة هيدروليكية ووظائف سهلة للارتقاء والصيانة.

5.فلتر شفط مغناطيسي مختوم ذاتيا. جعل الصيانة الخاصة بك أكثر ملاءمة

6.التوزيع المنطقي لمضخة شفط زيت المضخة,خزان النفط منفذ النفط والأنابيب الهيدروليكية يناسب,سهل للصيانة..

7.ألمانيا DIN القياسية الهيدروليكية الأنابيب المناسب مع الختم,G أسلوب المكونات المسمار موضوع ، وتجنب التلوث النفطي.

1.العلامات التجارية العالمية المعروفة أجزاء الكهربائية

2.جودة عالية شاشة ملونة كبيرة تحكم,متعدد اللغات المتاحة

3.معيار مجهزة الصمام ضوء برج ثلاثة ألوان مع التنبيه,حالة عمل الجهاز واضح.

4.تحديث وظيفة إدارة الشبكة المتاحة

5.يضمن ختم مطاطي مقاوم لاحق يستخدم في الخزانة الكهربائية سلامة عالية

6.برنامج الجهاز وفقا لمعايير السلامة CE

قائمة الوظائف

وحدة لقط
وحدة الحقن
نظام الهيدروليكي
نظام كهربائي
الآخرين

Remarks: “●” for standard, "○*' for option, "▬” for Not available

سلسلة عالمية

TH90PVC

TH90
Injection Unit		A	B	C
Screw Diameter	In	1.18	1.38	1.57
	mm	30	35	40
Screw L/D ration	L/D	23.5	22	19.2
Shot volume	in3	7.32	9.95	13.06
	Cm3	120	163	214
Shot weight (PS)	g	109	149	194
	oz	3.85	5.26	6.84
Injection Pressure	psi	38290.05	28137.31	21465.58
	Mpa	264	194	148
Max screw speed	rpm	250
Clamping Unit
Clamping Force	KN / T	900 / 90
	U.S.ton	91.78 / 9.18
Opening stroke	In	13.58
	mm	345
Tie-bars distance	In	13.58 X 13.58
	mm	370 X 370
Max.mold height	In	14.96
	mm	380
Min.mold height	In	5.91
	mm	150
Ejector Stroke	In	3.94
	mm	100
Ejector force	KN	33
	U.S. ton	3.36
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7
	HP	9.39
Oil tank Capacity	Litre	157
Machine Dimensions	In	171.26 X 47.24 X 70.87
	m	4.35 X 1.20 X 1.80
Machine weight	KG/T	3500 / 3.5
	Lbs	7716.17

TH110PVC

TH110
Injection Unit		A	B	C
Screw Diameter	In	1.50	1.65	1.77
	mm	38	42	45
Screw L/D ration	L/D	22	18.6	17.5
Shot volume	in3	11.47	13.73	15.56
	Cm3	188	225	255
Shot weight (PS)	g	170	204	249
	oz	5.99	7.19	8.78
Injection Pressure	psi	31183.11	26976.91	23496.11
	Mpa	215	186	162
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1100 / 110
	U.S.ton	112.17 / 11.22
Opening stroke	In	14.17
	mm	360
Tie-bars distance	In	16.54 X14.96
	mm	420 X 380
Max.mold height	In	16.93
	mm	430
Min.mold height	In	6.69
	mm	170
Ejector Stroke	In	4.72
	mm	120
Ejector force	KN	40
	U.S. ton	4.08
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7.3
	HP	9.79
Oil tank Capacity	Litre	215
Machine Dimensions	In	184.25 X 48.82 X 82.68
	m	4.68 X 1.24X 2.10
Machine weight	KG/T	3800 / 3.8
	Lbs	8377.56

TH130PVC

TH130
Injection Unit		A	B	C
Screw Diameter	In	1.50	1.65	1.77
	mm	38	42	45
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	11.90	14.52	16.72
	Cm3	195	238	274
Shot weight (PS)	g	178	217	249
	oz	6.28	7.65	8.78
Injection Pressure	psi	30167.84	24801.45	21465.58
	Mpa	208	171	148
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1300 / 130
	U.S.ton	132.56 / 13.26
Opening stroke	In	14.96
	mm	380
Tie-bars distance	In	16.93 X16.93
	mm	430 X 430
Max.mold height	In	18.11
	mm	460
Min.mold height	In	7.09
	mm	180
Ejector Stroke	In	4.72
	mm	120
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	18.2
	HP	24.41
Heating capacity	Kw	7.4
	HP	9.92
Oil tank Capacity	Litre	220
Machine Dimensions	In	190.08 X 50.39 X 82.68
	m	4.82 X 1.28X 2.10
Machine weight	KG/T	4300 / 4.3
	Lbs	9480.87

TH160PVC

TH160
Injection Unit		A	B	C
Screw Diameter	In	1.65	1.77	1.97
	mm	42	45	50
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	19.04	21.85	26.97
	Cm3	312	358	442
Shot weight (PS)	g	284	326	402
	oz	10.00	11.50	14.18
Injection Pressure	psi	29442.65	25671.67	20740.39
	Mpa	203	177	143
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1600 / 160
	U.S.ton	163.15 / 16.32
Opening stroke	In	17.13
	mm	435
Tie-bars distance	In	18.90 X 18.90
	mm	480 X 480
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.31
	mm	135
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	23
	HP	30.84
Heating capacity	Kw	9.9
	HP	13.28
Oil tank Capacity	Litre	300
Machine Dimensions	In	209.06 X 55.12 X 86.61
	m	5.31 X 1.40X 2.20
Machine weight	KG/T	5300 / 5.3
	Lbs	11684.49

TH180PVC

TH180
Injection Unit		A	B	C
Screw Diameter	In	1.77	1.97	2.17
	mm	45	50	55
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	23.31	28.74	34.78
	Cm3	382	471	570
Shot weight (PS)	g	347	429	519
	oz	12.24	15.13	18.31
Injection Pressure	psi	30022.80	24366.33	20015.20
	Mpa	207	168	138
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	1800 / 180
	U.S.ton	183.55 / 18.36
Opening stroke	In	17.13
	mm	435
Tie-bars distance	In	18.90 X 18.90
	mm	480 X 480
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.31
	mm	135
Ejector force	KN	46
	U.S. ton	4.69
General
Motor power	Kw	29
	HP	38.89
Heating capacity	Kw	11.50
	HP	15.42
Oil tank Capacity	Litre	305
Machine Dimensions	In	212.60 X 57.09 X 88.58
	m	5.40 X 1.45 X 2.25
Machine weight	KG/T	5800 / 5.80
	Lbs	12786.80

TH210PVC

TH210
Injection Unit		A	B	C
Screw Diameter	In	1.77	1.97	2.17
	mm	45	50	55
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	23.31	28.74	34.78
	Cm3	382	471	570
Shot weight (PS)	g	347	429	519
	oz	12.24	15.13	18.31
Injection Pressure	psi	30022.80	24366.33	20015.20
	Mpa	207	168	138
Max screw speed	rpm	240
Clamping Unit
Clamping Force	KN / T	2100 / 210
	U.S.ton	214.14 / 21.41
Opening stroke	In	18.70
	mm	475
Tie-bars distance	In	20.87 X 20.87
	mm	530 X 530
Max.mold height	In	21.65
	mm	550
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.51
	mm	140
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	29
	HP	38.89
Heating capacity	Kw	11.5
	HP	15.42
Oil tank Capacity	Litre	310
Machine Dimensions	In	219.29 X 59.06 X 90.55
	m	5.57 X 1.50 X 2.30
Machine weight	KG/T	6700 / 6.7
	Lbs	14770.95

TH260PVC

TH260
Injection Unit		A	B	C
Screw Diameter	In	2.17	2.36	2.56
	mm	55	60	65
Screw L/D ration	L/D	22	20	18.5
Shot volume	in3	39.12	46.56	54.68
	Cm3	641	763	896
Shot weight (PS)	g	584	695	815
	oz	20.59	24.51	28.74
Injection Pressure	psi	28862.50	24366.33	20740.39
	Mpa	199	168	143
Max screw speed	rpm	220
Clamping Unit
Clamping Force	KN / T	2600 / 260
	U.S.ton	265.12 / 26.51
Opening stroke	In	21.65
	mm	550
Tie-bars distance	In	22.64 X 22.64
	mm	575 X 575
Max.mold height	In	22.83
	mm	580
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	36
	HP	48.28
Heating capacity	Kw	13.5
	HP	18.10
Oil tank Capacity	Litre	330
Machine Dimensions	In	244.10 X 62.20 X 90.55
	m	6.20 X 1.58 X 2.30
Machine weight	KG/T	8000 / 8.0
	Lbs	17636.96

TH280PVC

TH280
Injection Unit		A	B	C
Screw Diameter	In	2.36	2.56	2.76
	mm	60	65	70
Screw L/D ration	L/D	22.7	20.9	19.4
Shot volume	in3	47.41	55.65	64.56
	Cm3	777	912	1058
Shot weight (PS)	g	707	930	963
	oz	24.94	32.80	33.97
Injection Pressure	psi	24366.33	20740.39	17839.64
	Mpa	168	143	123
Max screw speed	rpm	200
Clamping Unit
Clamping Force	KN / T	2800 / 280
	U.S.ton	285.52 / 28.56
Opening stroke	In	23.23
	mm	590
Tie-bars distance	In	24.61 X 24.61
	mm	625 X 625
Max.mold height	In	24.80
	mm	630
Min.mold height	In	8.27
	mm	210
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	70
	U.S. ton	7.14
General
Motor power	Kw	36
	HP	48.28
Heating capacity	Kw	18.3
	HP	24.54
Oil tank Capacity	Litre	450
Machine Dimensions	In	250.00 X 65.35 X 92.52
	m	6.35 X 1.66 X 2.35
Machine weight	KG/T	8700 / 8.7
	Lbs	19180.19

TH320PVC

TH320
Injection Unit		A	B	C
Screw Diameter	In	2.56	2.76	2.95
	mm	65	70	75
Screw L/D ration	L/D	22	20	19
Shot volume	in3	70.80	82.20	94.30
	Cm3	1161	1347	1546
Shot weight (PS)	g	1057	1226	1407
	oz	37.28	43.24	49.63
Injection Pressure	psi	30167.84	25961.75	22625.88
	Mpa	208	179	156
Max screw speed	rpm	192
Clamping Unit
Clamping Force	KN / T	3200 / 320
	U.S.ton	326.30 / 32.63
Opening stroke	In	27.56
	mm	700
Tie-bars distance	In	28.74 X 26.77
	mm	730 X 680
Max.mold height	In	26.77
	mm	680
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	6.30
	mm	160
Ejector force	KN	62
	U.S. ton	6.32
General
Motor power	Kw	56
	HP	75.10
Heating capacity	Kw	22.8
	HP	30.58
Oil tank Capacity	Litre	690
Machine Dimensions	In	271.65 X 72.83 X 92.52
	m	6.90 X 1.85X 2.35
Machine weight	KG/T	12000 / 12
	Lbs	26455.44

TH400PVC

TH400
Injection Unit		A	B	C
Screw Diameter	In	2.76	2.95	3.15
	mm	70	75	80
Screw L/D ration	L/D	22	20	19
Shot volume	in3	91.60	105.20	119.60
	Cm3	1501	1723	1960
Shot weight (PS)	g	1366	1568	1784
	oz	48.18	55.30	62.92
Injection Pressure	psi	28862.50	25091.52	22045.73
	Mpa	199	173	152
Max screw speed	rpm	172
Clamping Unit
Clamping Force	KN / T	4000 / 400
	U.S.ton	407.88 / 40.79
Opening stroke	In	28.54
	mm	725
Tie-bars distance	In	28.74 X 28.74
	mm	730 X 730
Max.mold height	In	30.71
	mm	780
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	5.91
	mm	150
Ejector force	KN	79
	U.S. ton	8.06
General
Motor power	Kw	62
	HP	83.14
Heating capacity	Kw	29.50
	HP	39.56
Oil tank Capacity	Litre	770
Machine Dimensions	In	291.34 X 74.80 X 92.52
	m	7.40 X 1.90 X 2.35
Machine weight	KG/T	14700 / 14.7
	Lbs	32407.91

TH450PVC

TH450
Injection Unit		A	B	C
Screw Diameter	In	2.76	2.95	3.15
	mm	70	75	80
Screw L/D ration	L/D	22	20	19
Shot volume	in3	91.60	105.20	119.60
	Cm3	1501	1723	1960
Shot weight (PS)	g	1366	1568	1784
	oz	48.18	55.30	62.92
Injection Pressure	psi	28862.50	25091.52	22045.73
	Mpa	199	173	152
Max screw speed	rpm	169
Clamping Unit
Clamping Force	KN / T	4500 / 450
	U.S.ton	458.87 / 45.89
Opening stroke	In	31.89
	mm	810
Tie-bars distance	In	32.68 X 30.71
	mm	830 X 780
Max.mold height	In	34.25
	mm	870
Min.mold height	In	11.81
	mm	300
Ejector Stroke	In	7.87
	mm	200
Ejector force	KN	110
	U.S. ton	11.22
General
Motor power	Kw	62
	HP	83.14
Heating capacity	Kw	29.50
	HP	39.56
Oil tank Capacity	Litre	950
Machine Dimensions	In	295.28 X 76.77 X 94.49
	m	7.50 X 1.95X 2.40
Machine weight	KG/T	17400 / 17.4
	Lbs	38360.39

TH500PVC

TH500
Injection Unit		A	B	C
Screw Diameter	In	2.95	3.15	3.35
	mm	75	80	85
Screw L/D ration	L/D	23	21	20
Shot volume	in3	105.40	120.00	135.40
	Cm3	1727	1965	2219
Shot weight (PS)	g	1572	1788	2019
	oz	55.44	62.06	71.21
Injection Pressure	psi	27702.20	24366.33	21465.58
	Mpa	191	168	148
Max screw speed	rpm	138
Clamping Unit
Clamping Force	KN / T	5000 / 500
	U.S.ton	509.85 / 50.99
Opening stroke	In	34.06
	mm	865
Tie-bars distance	In	34.25 X 31.89
	mm	870 X 810
Max.mold height	In	33.86
	mm	860
Min.mold height	In	12.99
	mm	330
Ejector Stroke	In	8.90
	mm	226
Ejector force	KN	150
	U.S. ton	15.30
General
Motor power	Kw	56 + 29
	HP	75.10 + 38.89
Heating capacity	Kw	33.50
	HP	44.92
Oil tank Capacity	Litre	950
Machine Dimensions	In	334.65 X 86.61 X 110.24
	m	8.50 X 2.20 X 2.80
Machine weight	KG/T	20700 / 20.70
	Lbs	45635.63

TH730PVC

TH730
Injection Unit		A	B	C
Screw Diameter	In	3.74	3.94	4.13
	mm	95	100	105
Screw L/D ration	L/D	21	20	18.5
Shot volume	in3	194.55	215.78	237.62
	Cm3	3188	3534	3894
Shot weight (PS)	g	2901	3216	3543
	oz	102.32	113.43	124.96
Injection Pressure	psi	25381.5	22915.96	20740.39
	Mpa	175	158	143
Max screw speed	rpm	110
Clamping Unit
Clamping Force	KN / T	7300 / 730
	U.S.ton	744.38 / 74.44
Opening stroke	In	39.37
	mm	1000
Tie-bars distance	In	40.16 X 38.19
	mm	1020 X 970
Max.mold height	In	37.80
	mm	960
Min.mold height	In	15.75
	mm	400
Ejector Stroke	In	13.39
	mm	340
Ejector force	KN	210
	U.S. ton	21.41
General
Motor power	Kw	56 + 56
	HP	75.10 + 75.10
Heating capacity	Kw	54.3
	HP	72.82
Oil tank Capacity	Litre	1000
Machine Dimensions	In	450.00 X 94.49 X 123.62
	m	11.43 X 2.4 X 3.14
Machine weight	KG/T	33000 / 33
	Lbs	72752.46

PVC سلسلة

مقدمة الوحدة

قائمة الوظائف

سلسلة عالمية

TH90PVC

TH90PVC

TH110PVC

TH110PVC

TH130PVC

TH130PVC

TH160PVC

TH160PVC

TH180PVC

TH180PVC

TH210PVC

TH210PVC

TH260PVC

TH260PVC

TH280PVC

TH280PVC

TH320PVC

TH320PVC

TH400PVC

TH400PVC

TH450PVC

TH450PVC

TH500PVC

TH500PVC

TH730PVC

TH730PVC

بحث منتوج

يمكنك البحث عن المنتجات التي تريد معرفتها من خلال مربع البحث التالي

معلومات عنا

منتجات

اتصل بنا
