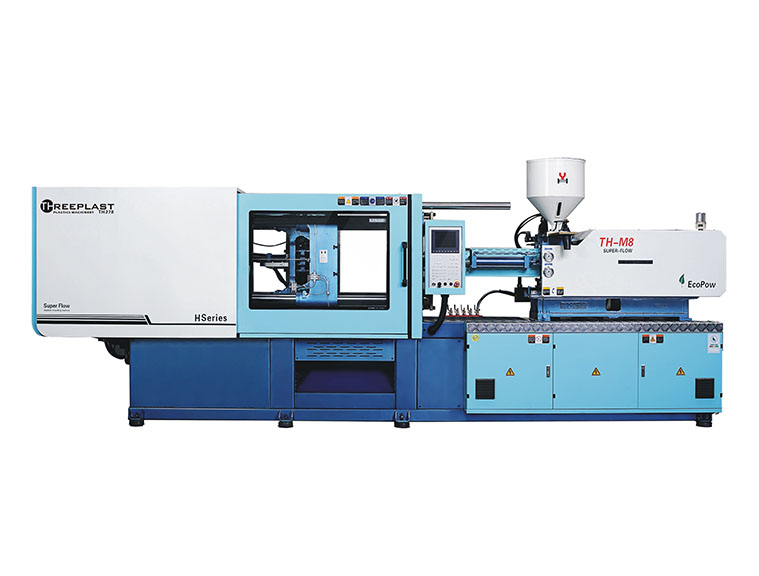

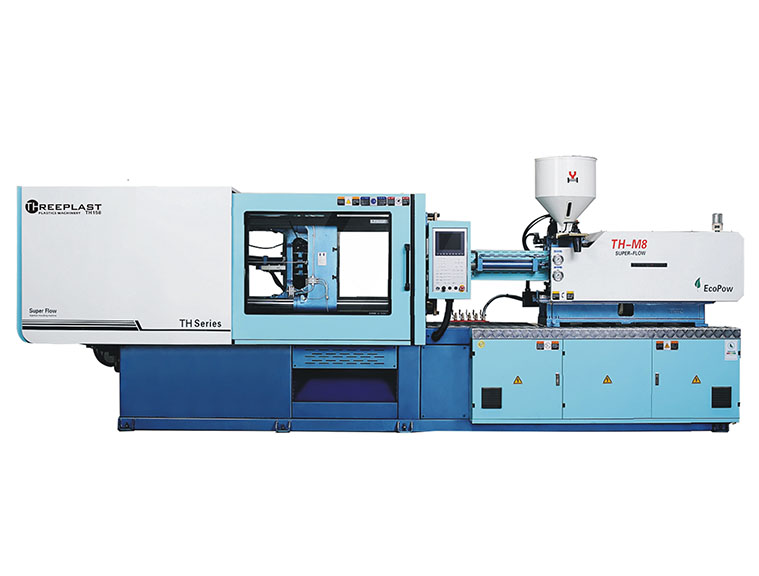

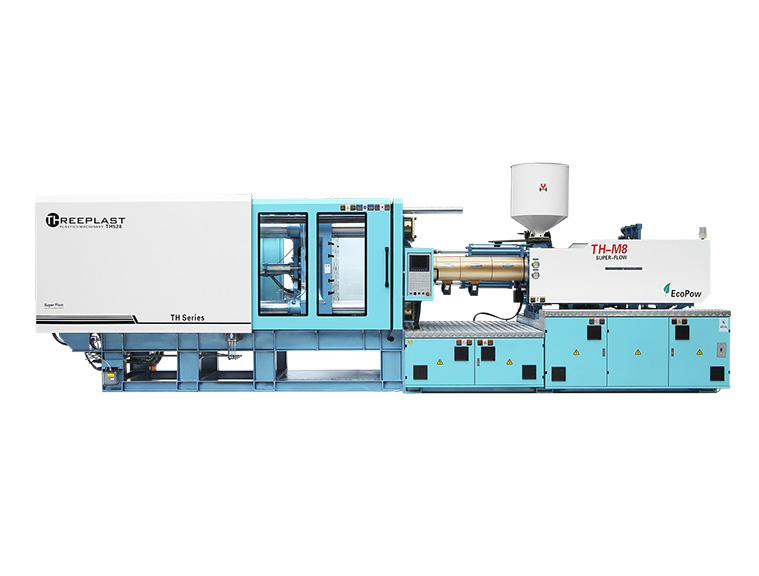

Série PVC

Série PVC

Ce servomoteur est conçu pour vos produits en PVC. Applications de traitement. cette série de machines est rapide, précise et offre une excellente répétabilité. Cette machine de moulage par injection THREEPLAST peut vous aider à atteindre une productivité maximale sur une large gamme de matériaux. avec une vis et un baril de galvanoplastie. pointe de la vis résistant à l'usure. Tirants haute résistance et plateaux rigides. Tout cela donne une unité qui restera dans la course, offrant une qualité et un rendement constamment élevés avec du PVC et des moules les plus complexes.

Réponse de vanne haute vitesse, fonctionnement continu fiable et économies d'énergie optimales.

Excellente vis et corps résistant à la corrosion et à la corrosion pour le traitement de matériaux contenant des additifs pour fibres ainsi que de matériaux ignifuges.

Vis entraînée par un couple élevé, vitesse variable, moteur à pistons radiaux.

Le contrôle de température PID assure une précision de +/- 1, de sorte que la fluctuation de la température est très minimale. La surveillance des coussins peut aider l'opérateur à vérifier la qualité du produit. C'est à dire. si la position finale de l'injection est en dessous de la tolérance autorisée, cela signifie que le produit est dans la qualité requise requise.

Contrôle proportionnel des vannes pour les réglages de pression et de volume.

Unique, ultra fiable. mécanisme de serrage à genouillère à cinq points caractérisé par une vitesse cinématique presque idéale.

La vitesse d'ouverture et de fermeture du moule est réglée numériquement en 4 étapes, chacune avec un réglage variable de la pression, du volume et de la position.

Les profils de vitesse d’injection sont réglés numériquement sur 5 niveaux sélectionnables par temps ou par distance. maintien de la pression par 4 étapes et chargement par 6 étapes.

Introduction de l'unité

  • Unité de serrage
  • Introduction de l'unité
  • Unité hydraulique
  • Unité électrique
Unité de serrage

1. Un plus grand espace entre les tiges, adapté aux grands moules et aux exigences de cavités multiples

2. Longueur de guidage plus longue et plus longue, plus grande précision pour la répétabilité, meilleure qualité du produit et âge du moule

3. Meilleure conception mécanique et système de commutation, temps de réponse plus rapide et efficacité de production supérieure

4.Les pièces développées et les bagues en graphite, cuivre et éclats utilisés dans la barre de connexion, l'éjecteur et les lames mobiles garantissent une fermeture rapide et précise du moule et de l'ouverture

5. Structure d'éjecteur de style européen, plus d'espace, pratique pour la maintenance

6. Préparez suffisamment d'espace pour mettre à jour et modifier

7. Sécurité mécanique gratuite, entièrement intégrée et sécurisée, plus sûre et plus pratique

Pas seulement un système mécanique à haute résistance. Il améliore la

 8. durée de vie de la machine, mais il peut également protéger le modèle.

Introduction de l'unité

1. L'unité d'injection est entièrement compatible avec les barres de guidage linéaires double précision, qui garantissent la meilleure précision et une vitesse de démarrage rapide.

2. Les entraînements à double cylindre améliorent la précision de l'injection

3. L'unité d'injection de tuyau en acier adopte le raccord de tuyau pour se connecter. Aucune conception ne garantit que la maintenance et le service après-vente sont plus faciles.

4.Améliorer la conception, la production et la maintenance de la couverture de buse pour la rendre plus facile

5. La couverture du fût est conçue avec une double couche pour éviter les brûleurs, assurant une production en toute sécurité.

6. Le matériau importé de haute qualité de la vis à embout SKD61, de la bague de contrôle et de la bague d'orientation peut répondre à de nombreux types de vis. Ils conçoivent divers matériaux plastiques et ils ont besoin de besoins particuliers en matière de moulage par injection.

7. Barrel PID contrôle la différence de température, moins d'erreur.

Unité hydraulique

1. Dotée d'un servomoteur précis et d'un système d'économie d'énergie, la capacité d'économie d'énergie peut atteindre 20% à 80% de la machine d'injection conventionnelle.

2. Les composants hydrauliques de renommée mondiale assurent la fiabilité de la machine et une vitesse de réponse rapide

3. Réservoir d'huile visible et amovible pour la maintenance des circuits hydrauliques.

4. Vous pouvez choisir des blocs de vannes de transformateur standard, de circuit hydraulique et de fonctions simples pour la mise à jour et la maintenance.

5. Filtre d'aspiration magnétique auto-obturant. Rendez votre entretien plus pratique

6. La répartition logique de l'huile de pompe de la pompe d'aspiration, de la sortie d'huile du réservoir d'huile et du pipeline. Connexion hydraulique, facile à entretenir.

7. Allemagne DIN7. Tuyau de raccordement hydraulique standard avec joint, bouchon de type G, filetage de vis, évite la contamination par l'huile.

Unité électrique

1.World de pièces électriques connues

2. Grand contrôle d'écran couleur de haute qualité, disponible en différentes langues

3. Standard équipé d'une tour d'éclairage à LED de trois couleurs avec alarme, dispositif de boîte de travail transparent

4. Mettez à jour la fonction de gestion de réseau disponible.

5. Le joint en caoutchouc après le joint est utilisé dans l'armoire électrique de haute sécurité

6.Programmez l'appareil conformément aux normes de sécurité CE.

Liste de fonctions

  • Unité de serrage
  • Unité d'injection
  • Système Hydraulique
  • Système électrique
  • Autres



Remarks: “●” for standard, "○*' for option, "▬” for Not available

Série Universelle

  • TH90PVC

    TH90PVC

    TH90PVC

    TH90PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.18

    1.26

    1.38

    mm

    30

    32

    35

    Screw L/D ration

    L/D

    23.5

    22

    20.1

    Shot volume

    in3

    7.14

    8.11

    9.64

    Cm3

    117

    133

    158

    Shot weight (PS)

    g

    106

    121

    144

    oz

    3.74

    4.27

    5.08

    Injection Pressure

    psi

    33350

    29435

    24650

    Mpa

    230

    203

    170

    Max screw speed

    rpm

    215

    Clamping Unit







    Clamping Force

    KN / T

    900 / 90

    U.S.ton

    99

    Opening stroke

    In

    12.6

    mm

    320

    Tie-bars distance

    In

    14.17 X 14.17

    mm

    360 X 360

    Max.mold height

    In

    13.78

    mm

    350

    Min.mold height

    In

    5.91

    mm

    150

    Ejector Stroke

    In

    3.54

    mm

    90

    Ejector force

    KN

    30

    U.S. ton

    3.3

    General







    Pump power

    Kw

    11

    HP

    14.74

    Heating capacity

    Kw

    7

    HP

    9.38

    Oil tank Capacity

    Litre

    157

    Machine Dimensions

    In

    181.1 X 47.24 X 70.87

    m

    3.81 X 1.19 X 1.79

    Machine weight

    Kg

    2900

    Lbs

    6380

  • TH110PVC

    TH110PVC

    TH110PVC

    TH110PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.5

    1.65

    1.77

    mm

    38

    42

    45

    Screw L/D ration

    L/D

    22

    18.6

    17.5

    Shot volume

    in3

    11.47

    13.73

    15.56

    Cm3

    188

    225

    255

    Shot weight (PS)

    g

    170

    204

    249

    oz

    6

    7.2

    8.78

    Injection Pressure

    psi

    31175

    26970

    23490

    Mpa

    215

    186

    162

    Max screw speed

    rpm

    200

    Clamping Unit







    Clamping Force

    KN / T

    1300 / 130

    U.S.ton

    143

    Opening stroke

    In

    14.17

    mm

    360

    Tie-bars distance

    In

    16.54 X 14.96

    mm

    420 X 380

    Max.mold height

    In

    16.93

    mm

    430

    Min.mold height

    In

    6.69

    mm

    170

    Ejector Stroke

    In

    4.72

    mm

    120

    Ejector force

    KN

    40

    U.S. ton

    4.4

    General







    Pump power

    Kw

    15

    HP

    20.1

    Heating capacity

    Kw

    7.3

    HP

    9.92

    Oil tank Capacity

    Litre

    215

    Machine Dimensions

    In

    181.1 X 47.24 X 70.87

    m

    4.60 X 1.20 X 1.80

    Machine weight

    Kg

    3800

    Lbs

    8360

  • TH130PVC

    TH130PVC

    TH130PVC

    TH130PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.5

    1.65

    1.77

    mm

    38

    42

    45

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

    in3

    11.9

    14.52

    16.96

    Cm3

    195

    238

    274

    Shot weight (PS)

    g

    178

    217

    249

    oz

    6.28

    7.65

    8.78

    Injection Pressure

    psi

    30160

    24795

    21460

    Mpa

    208

    171

    148

    Max screw speed

    rpm

    200

    Clamping Unit







    Clamping Force

    KN / T

    1400 / 140

    U.S.ton

    154

    Opening stroke

    In

    14.96

    mm

    380

    Tie-bars distance

    In

    16.41 X 16.41

    mm

    417 X 417

    Max.mold height

    In

    18.11

    mm

    460

    Min.mold height

    In

    7.08

    mm

    180

    Ejector Stroke

    In

    4.72

    mm

    120

    Ejector force

    KN

    46

    U.S. ton

    5.06

    General







    Pump power

    Kw

    15

    HP

    20.1

    Heating capacity

    Kw

    7.4

    HP

    9.92

    Oil tank Capacity

    Litre

    220

    Machine Dimensions

    In

    181.10 X 53.15 X 82.68

    m

    4.60 X 1.35 X 2.10

    Machine weight

    Kg

    4300

    Lbs

    9460

  • TH160PVC

    TH160PVC

    TH160PVC

    TH160PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.65

    1.77

    1.97

    mm

    42

    45

    50

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

    in3

    19.03

    21.84

    26.96

    Cm3

    312

    358

    442

    Shot weight (PS)

    g

    284

    326

    402

    oz

    10.02

    11.50

    14.18

    Injection Pressure

    psi

    29435

    25665

    20735

    Mpa

    203

    177

    143

    Max screw speed

    rpm

    200

    Clamping Unit







    Clamping Force

    KN / T

    1700 / 170

    U.S.ton

    187

    Opening stroke

    In

    17.13

    mm

    435

    Tie-bars distance

    In

    18.30 X 18.30

    mm

    465 X 465

    Max.mold height

    In

    21.65

    mm

    550

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.31

    mm

    135

    Ejector force

    KN

    46

    U.S. ton

    5.06

    General







    Pump power

    Kw

    22

    HP

    29.48

    Heating capacity

    Kw

    9.9

    HP

    13.27

    Oil tank Capacity

    Litre

    300

    Machine Dimensions

    In

    200.79 X 55.12 X 86.61

    m

    5.10 X 1.40 X 2.20

    Machine weight

    Kg

    5300

    Lbs

    11660

  • TH180PVC

    TH180PVC

    TH180PVC

    TH180PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.77

    1.97

    2.17

    mm

    45

    50

    55

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

    in3

    23.3

    28.73

    34.77

    Cm3

    382

    471

    570

    Shot weight (PS)

    g

    347

    429

    519

    oz

    12.24

    15.13

    18.31

    Injection Pressure

    psi

    30015

    24360

    20010

    Mpa

    207

    168

    138

    Max screw speed

    rpm

    180

    Clamping Unit







    Clamping Force

    KN / T

    1800 / 180

    U.S.ton

    198

    Opening stroke

    In

    17.13

    mm

    435

    Tie-bars distance

    In

    18.90 X 18.90

    mm

    480 X 480

    Max.mold height

    In

    21.65

    mm

    550

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.31

    mm

    135

    Ejector force

    KN

    46

    U.S. ton

    5.06

    General







    Pump power

    Kw

    30

    HP

    40.2

    Heating capacity

    Kw

    11.5

    HP

    15.41

    Oil tank Capacity

    Litre

    305

    Machine Dimensions

    In

    204.72 X 57.09 X 88.58

    m

    5.20 X 1.45 X 2.25

    Machine weight

    Kg

    5800

    Lbs

    12760

  • TH210PVC

    TH210PVC

    TH210PVC

    TH210PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    1.77

    1.97

    2.17

    mm

    45

    50

    55

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

    in3

    23.3

    28.73

    34.77

    Cm3

    382

    471

    570

    Shot weight (PS)

    g

    347

    429

    519

    oz

    12.24

    15.13

    18.31

    Injection Pressure

    psi

    30015

    24360

    20010

    Mpa

    207

    168

    138

    Max screw speed

    rpm

    171

    Clamping Unit







    Clamping Force

    KN / T

    2100 / 210

    U.S.ton

    230

    Opening stroke

    In

    18.7

    mm

    475

    Tie-bars distance

    In

    20.47 X 20.47

    mm

    520 X 520

    Max.mold height

    In

    21.65

    mm

    550

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.51

    mm

    140

    Ejector force

    KN

    62

    U.S. ton

    6.82

    General







    Pump power

    Kw

    30

    HP

    40.2

    Heating capacity

    Kw

    11.5

    HP

    15.41

    Oil tank Capacity

    Litre

    310

    Machine Dimensions

    In

    214.57 X 59.06 X 90.55

    m

    5.45 X 1.50 X 2.30

    Machine weight

    Kg

    6700

    Lbs

    14740

  • TH260PVC

    TH260PVC

    TH260PVC

    TH260PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.17

    2.36

    2.56

    mm

    55

    60

    65

    Screw L/D ration

    L/D

    22

    20

    18.5

    Shot volume

    in3

    39.10

    46.54

    54.66

    Cm3

    641

    763

    896

    Shot weight (PS)

    g

    584

    695

    815

    oz

    20.60

    24.51

    28.75

    Injection Pressure

    psi

    28855

    24360

    20735

    Mpa

    199

    168

    143

    Max screw speed

    rpm

    178

    Clamping Unit







    Clamping Force

    KN / T

    2600 / 260

    U.S.ton

    286

    Opening stroke

    In

    21.65

    mm

    550

    Tie-bars distance

    In

    22.83 X 22.83

    mm

    580 X 580

    Max.mold height

    In

    22.83

    mm

    580

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.91

    mm

    150

    Ejector force

    KN

    62

    U.S. ton

    6.82

    General







    Pump power

    Kw

    37

    HP

    49.58

    Heating capacity

    Kw

    13.5

    HP

    18.09

    Oil tank Capacity

    Litre

    330

    Machine Dimensions

    In

    228.35 X 62.20 X 90.55

    m

    5.80 X 1.58 X 2.30

    Machine weight

    Kg

    8000

    Lbs

    17600

  • TH280PVC

    TH280PVC

    TH280PVC

    TH280PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.36

    2.56

    2.76

    mm

    60

    65

    70

    Screw L/D ration

    L/D

    22.7

    20.9

    19.4

    Shot volume

    in3

    47.40

    55.63

    64.54

    Cm3

    777

    912

    1058

    Shot weight (PS)

    g

    707

    830

    963

    oz

    24.94

    29.28

    33.97

    Injection Pressure

    psi

    24360

    20735

    17835

    Mpa

    168

    143

    123

    Max screw speed

    rpm

    190

    Clamping Unit







    Clamping Force

    KN / T

    2800 / 280

    U.S.ton

    308

    Opening stroke

    In

    23.23

    mm

    590

    Tie-bars distance

    In

    24.21 X 24.21

    mm

    615 X 615

    Max.mold height

    In

    24.8

    mm

    630

    Min.mold height

    In

    7.87

    mm

    200

    Ejector Stroke

    In

    5.91

    mm

    150

    Ejector force

    KN

    70

    U.S. ton

    7.7

    General







    Pump power

    Kw

    37

    HP

    49.58

    Heating capacity

    Kw

    18.3

    HP

    24.52

    Oil tank Capacity

    Litre

    450

    Machine Dimensions

    In

    235.43 X 65.35 X 92.52

    m

    5.98 X 1.66 X 2.35

    Machine weight

    Kg

    8700

    Lbs

    19140

  • TH320PVC

    TH320PVC

    TH320PVC

    TH320PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.56

    2.76

    2.96

    mm

    65

    70

    75

    Screw L/D ration

    L/D

    22

    20

    19

    Shot volume

    in3

    70.82

    80.82

    94.31

    Cm3

    1161

    1347

    1546

    Shot weight (PS)

    g

    1057

    1226

    1407

    oz

    37.28

    43.25

    54.53

    Injection Pressure

    psi

    30160

    25955

    22620

    Mpa

    208

    179

    156

    Max screw speed

    rpm

    192

    Clamping Unit







    Clamping Force

    KN / T

    3200 / 320

    U.S.ton

    352

    Opening stroke

    In

    25.98

    mm

    660

    Tie-bars distance

    In

    25.98 X 25.98

    mm

    660 X 660

    Max.mold height

    In

    26.77

    mm

    680

    Min.mold height

    In

    9.84

    mm

    250

    Ejector Stroke

    In

    6.3

    mm

    160

    Ejector force

    KN

    62

    U.S. ton

    6.82

    General







    Pump power

    Kw

    45

    HP

    60.30

    Heating capacity

    Kw

    22.8

    HP

    30.55

    Oil tank Capacity

    Litre

    690

    Machine Dimensions

    In

    271.65 X 72.83 X 92.52

    m

    6.90 X 1.85 X 2.35

    Machine weight

    Kg

    12000

    Lbs

    26400

  • TH400PVC

    TH400PVC

    TH400PVC

    TH400PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.76

    2.96

    3.16

    mm

    70

    75

    80

    Screw L/D ration

    L/D

    22

    20

    19

    Shot volume

    in3

    91.56

    105.10

    119.56

    Cm3

    1501

    1723

    1960

    Shot weight (PS)

    g

    1366

    1568

    1784

    oz

    48.18

    55.31

    62.93

    Injection Pressure

    psi

    28855

    25085

    22040

    Mpa

    199

    173

    152

    Max screw speed

    rpm

    172

    Clamping Unit







    Clamping Force

    KN / T

    4000 / 400

    U.S.ton

    440

    Opening stroke

    In

    27.76

    mm

    705

    Tie-bars distance

    In

    28.74 X 28.74

    mm

    730 X 730

    Max.mold height

    In

    30.71

    mm

    780

    Min.mold height

    In

    9.84

    mm

    250

    Ejector Stroke

    In

    5.91

    mm

    150

    Ejector force

    KN

    79

    U.S. ton

    8.69

    General







    Pump power

    Kw

    55

    HP

    73.70

    Heating capacity

    Kw

    29.50

    HP

    39.53

    Oil tank Capacity

    Litre

    770

    Machine Dimensions

    In

    291.34 X 74.80 X 92.52

    m

    7.40 X 1.90 X 2.35

    Machine weight

    Kg

    16000

    Lbs

    35200

  • TH450PVC

    TH450PVC

    TH450PVC

    TH450PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.76

    2.96

    3.16

    mm

    70

    75

    80

    Screw L/D ration

    L/D

    22

    20

    19

    Shot volume

    in3

    91.56

    105.10

    119.56

    Cm3

    1501

    1723

    1960

    Shot weight (PS)

    g

    1366

    1568

    1784

    oz

    48.18

    55.31

    62.93

    Injection Pressure

    psi

    28855

    25085

    22040

    Mpa

    199

    173

    152

    Max screw speed

    rpm

    169

    Clamping Unit







    Clamping Force

    KN / T

     4500 / 450

    U.S.ton

    495

    Opening stroke

    In

    29.13

    mm

    740

    Tie-bars distance

    In

    30.31 X 30.31

    mm

    770 X 770

    Max.mold height

    In

    30.71

    mm

    780

    Min.mold height

    In

    9.84

    mm

    250

    Ejector Stroke

    In

    7.87

    mm

    200

    Ejector force

    KN

    110

    U.S. ton

    12.1

    General







    Pump power

    Kw

    55

    HP

    73.70

    Heating capacity

    Kw

    29.50

    HP

    39.53

    Oil tank Capacity

    Litre

    950

    Machine Dimensions

    In

    295.28 X 76.77 X 94.49

    m

    7.50 X 1.95 X 2.40

    Machine weight

    Kg

    17400

    Lbs

    38280

  • TH500PVC

    TH500PVC

    TH500PVC

    TH500PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    2.96

    3.16

    3.35

    mm

    75

    80

    85

    Screw L/D ration

    L/D

    23

    21

    20

    Shot volume

    in3

    105.55

    119.87

    135.36

    Cm3

    1727

    1965

    2219

    Shot weight (PS)

    g

    1572

    1788

    2019

    oz

    55.45

    63.07

    71.22

    Injection Pressure

    psi

    27695

    24360

    21460

    Mpa

    191

    168

    148

    Max screw speed

    rpm

    138

    Clamping Unit







    Clamping Force

    KN / T

    5000 / 500

    U.S.ton

    550

    Opening stroke

    In

    30.31

    mm

    770

    Tie-bars distance

    In

    32.28 X 30.71

    mm

    820 X 780

    Max.mold height

    In

    31.89

    mm

    810

    Min.mold height

    In

    12.99

    mm

    330

    Ejector Stroke

    In

    7.87

    mm

    200

    Ejector force

    KN

    150

    U.S. ton

    16.5

    General







    Pump power

    Kw

    30 + 55

    HP

    40.2 + 73.70

    Heating capacity

    Kw

    33.5

    HP

    44.89

    Oil tank Capacity

    Litre

    950

    Machine Dimensions

    In

    334.65 X 86.61 X 110.24

    m

    8.50 X 2.20 X 2.80

    Machine weight

    Kg

    20700

    Lbs

    45540

  • TH650PVC

    TH650PVC

    TH650PVC

    TH650PVC

    Injection Unit

    A

    B

    C

    Screw Diameter

    In

    3.54

    3.74

    3.94

    mm

    90

    95

    100

    Screw L/D ration

    L/D

    23

    21

    20

    Shot volume

     in3

    166.9

    185.93

    206.00

    Cm3

    2736

    3048

    3377

    Shot weight (PS)

    g

    2489

    2774

    3073

    oz

    87.80

    97.85

    108.40

    Injection Pressure

    psi

    26680

    23925

    21605

    Mpa

    184

    165

    149

    Max screw speed

    rpm

    149

    Clamping Unit







    Clamping Force

    KN / T

    6500 / 650

    U.S.ton

    715

    Opening stroke

    In

    34.25

    mm

    870

    Tie-bars distance

    In

    36.42 X 34.45

    mm

    925 X 875

    Max.mold height

    In

    35.43

    mm

    900

    Min.mold height

    In

    13.78

    mm

    350

    Ejector Stroke

    In

    9.84

    mm

    250

    Ejector force

    KN

    150

    U.S. ton

    16.5

    General







    Pump power

    Kw

    37 + 55

    HP
