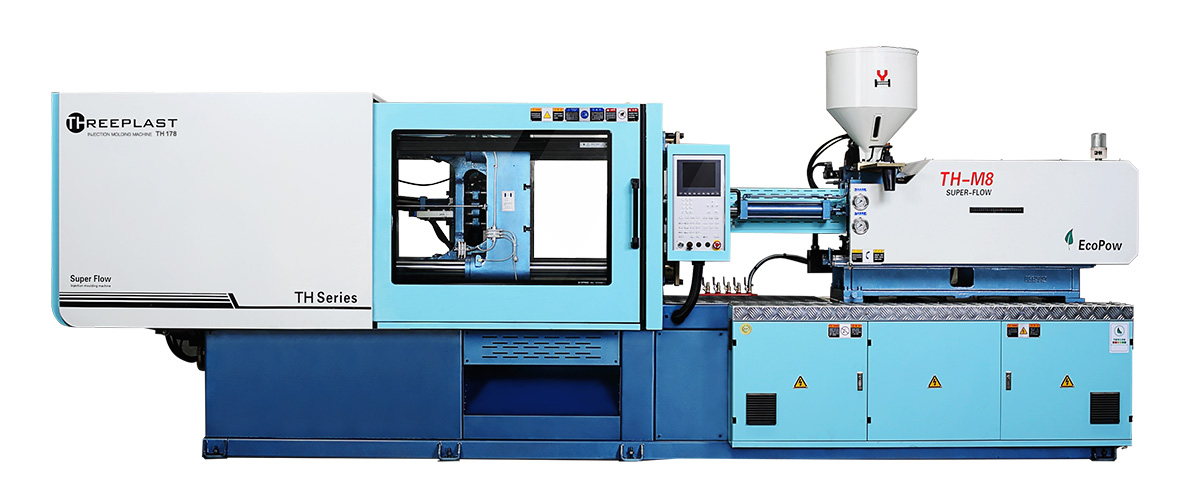

Serie universal

Esta máquina servoaccionadora está diseñada especialmente para sus aplicaciones de procesamiento de preformas PET. esta serie de maquinaria es rápida, precisa y tiene una excelente repetibilidad. Esta máquina de moldeo por inyección THREEPLAST puede ayudarlo a alcanzar una producción máxima en una amplia gama de productos. con un tornillo y un barril de preformas de PET especiales con recubrimiento de nitruro + aleación. Punta de tornillo resistente al desgaste. Barras de amarre de alta resistencia y platos rígidos. Todo se suma a una unidad, que mantendrá el rumbo, dando una alta calidad constante y con los moldes más complejos.

Respuesta de válvula de alta velocidad, operación continua confiable y ahorro de energía óptimo.

Excelente tornillo y barril resistentes a la corrosión y al desgaste para el procesamiento de materiales con aditivos de fibra y también materiales ignífugos.

Tornillo Impulsado por alto par motor, velocidad variable, motor de pistón radial.

El control de temperatura PID asegura una precisión de +/- 1 ℃, por lo que la fluctuación de la temperatura es mínima. Cushion Monitoring puede ayudar al operador a verificar la calidad del producto. Es decir. si la posición final de la inyección está bajo la tolerancia permitida, eso significa que el producto está dentro de la calidad requerida necesaria.

Control de válvula proporcional para ajustes de presión y volumen

Único, ultra confiable. Mecanismo de sujeción de palanca de cinco puntos que se caracteriza por una característica de velocidad cinemática casi ideal.

La velocidad de apertura y cierre del molde se configura digitalmente en 4 etapas, cada una con ajuste variable de presión, volumen y posición.

Los perfiles de velocidad de inyección configurados digitalmente en 5 etapas seleccionables por tiempo o distancia. Manteniendo la presión por 4 etapas y cargando por 6 etapa

Introducción de la unidad

  • Unidad de sujeción
  • Unidad de inyección
  • Unidad hidraulica
  • Unidad eléctrica

1. Mayor espacio entre las bielas, adecuado para moldes grandes y requisitos de cavidades múltiples

2. Longitud de la guía más larga y larga, mayor precisión para la repetibilidad, mejor calidad del producto y antigüedad del molde

3. Mejor diseño mecánico y sistema de conmutación, tiempo de respuesta más rápido y mayor eficiencia de producción

4. Las piezas desarrolladas y los bujes de grafito, cobre y astilla utilizados en la barra de unión, el eyector y las hojas móviles garantizan un cierre rápido y preciso del molde y la apertura

5. Estructura de eyector de estilo europeo, más espacio, conveniente para el mantenimiento

6. Prepare suficiente espacio para actualizar y modificar

7. Tira de seguridad mecánica gratuita, totalmente integrada y segura, más segura y conveniente

8. No solo un sistema mecánico de alta resistencia. Mejora la vida útil de la máquina, pero también puede proteger la plantilla.

1. La unidad de inyección es totalmente compatible con barras de guía lineales de doble precisión, que garantizan la mejor precisión y la velocidad de inicio rápido

2. Los accionamientos de doble cilindro mejoran la precisión de la inyección

3. La unidad de inyección de tubería de acero adopta el accesorio de tubería para conectar, no hay un diseño que garantice que el mantenimiento y el servicio posventa sean más fáciles

4. Mejorar el diseño, la producción y el mantenimiento de la cubierta de la boquilla para que sea más fácil

5. La cubierta del barril está diseñada con una doble capa para evitar quemadores, asegurando la producción segura.

6. El material importado de alta calidad del tornillo de punta SKD61, el anillo de control y el anillo de orientación, pueden cumplir con muchos tipos de tornillos. Diseñan diversos materiales plásticos y necesitan necesidades especiales de moldeo por inyección.

7. Barril PID controla la diferencia de temperatura, menos error.

1. Equipado con un servomotor preciso y un sistema de ahorro de energía, la capacidad de ahorro de energía puede alcanzar el 20% -80% de la máquina de inyección convencional.

2. Las piezas hidráulicas de fama mundial garantizan la fiabilidad de la máquina y la velocidad de respuesta rápida

3. Tanque de aceite visible y removible para el mantenimiento de circuitos hidráulicos.

4. Puede elegir bloques de válvulas de transformador estándar, circuito hidráulico y funciones sencillas para actualización y mantenimiento

5. Filtro de succión magnético auto sellado. Haz tu mantenimiento más conveniente

6. La distribución lógica del aceite de la bomba de la bomba de succión, la salida del aceite del tanque de aceite y la tubería. Conexión hidráulica, fácil de mantener.

7. Alemania DIN7. Tubo de conexión hidráulica estándar con sello, tapón de estilo G, tornillo de rosca, evitar la contaminación por aceite.

1. World marcas de piezas eléctricas conocidas

2. Control de pantalla de color grande de alta calidad, disponible en varios idiomas

3. Estándar equipado con torre de luz LED de tres colores con alarma, dispositivo de caja de trabajo transparente

4. Actualizar la función de gestión de red disponible.

5. El sello de goma posterior al sellado se utiliza en el gabinete eléctrico de alta seguridad

6. Programar el dispositivo según las normas de seguridad CE.

Lista de funciones

  • Unidad de sujeción
  • Unidad de inyección
  • Sistema hidráulico
  • Sistema eléctrico
  • others



Remarks: “●” for standard, "○*' for option

Serie universal

  • TH90

    TH90

    TH90

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    1.18

    1.26

    1.38

    mm

    30

    32

    35

    Screw   L/D ration

    L/D

    23.5

    22

    20.1

    Shot volume

     in3

    7.14

    8.11

    9.64

    Cm3

    117

    133

    158

    Shot weight (PS)

    g

    106

    121

    144

    oz

    3.74

    4.27

    5.08

    Injection   Pressure

    psi

    33350

    29435

    24650

    Mpa

    230

    203

    170

    Max   screw speed

    rpm

    215

    Clamping   Unit




    Clamping   Force

    KN /   T

    900   / 90

    U.S.ton

    99

    Opening   stroke

    In

    12.6

    mm

    320

    Tie-bars   distance

    In

    14.17   X 14.17

    mm

    360   X 360

    Max.mold   height

    In

    13.78

    mm

    350

    Min.mold   height

    In

    5.91

    mm

    150

    Ejector   Stroke

    In

    3.54

    mm

    90

    Ejector   force

    KN

    30

    U.S.   ton

    3.3

    General




    Pump   power

    Kw

    11

    HP

    14.74

    Heating   capacity

    Kw

    7

    HP

    9.38

    Oil   tank Capacity

    Litre

    157

    Machine   Dimensions

    In

    181.1   X 47.24 X 70.87

    m

    3.81   X 1.19 X 1.79

    Machine   weight

    Kg

    2900

    Lbs

    6380


  • TH110

    TH110

    TH110

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    1.5

    1.65

    1.77

    mm

    38

    42

    45

    Screw   L/D ration

    L/D

    22

    18.6

    17.5

    Shot volume

     in3

    11.47

    13.73

    15.56

    Cm3

    188

    225

    255

    Shot weight (PS)

    g

    170

    204

    249

    oz

    6

    7.2

    8.78

    Injection   Pressure

    psi

    31175

    26970

    23490

    Mpa

    215

    186

    162

    Max   screw speed

    rpm

    200

    Clamping   Unit




    Clamping   Force

    KN /   T

    1100   / 110

    U.S.ton

    121

    Opening   stroke

    In

    14.17

    mm

    360

    Tie-bars   distance

    In

    16.54   X 14.96

    mm

    420   X 380

    Max.mold   height

    In

    16.93

    mm

    430

    Min.mold   height

    In

    6.69

    mm

    170

    Ejector   Stroke

    In

    4.72

    mm

    120

    Ejector   force

    KN

    40

    U.S.   ton

    4.4

    General




    Pump   power

    Kw

    15

    HP

    20.1

    Heating   capacity

    Kw

    7.3

    HP

    9.92

    Oil   tank Capacity

    Litre

    215

    Machine   Dimensions

    In

    181.1   X 47.24 X 70.87

    m

    4.60   X 1.20 X 1.80

    Machine   weight

    Kg

    3800

    Lbs

    8360


  • TH130

    TH130

    TH130

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    1.5

    1.65

    1.77

    mm

    38

    42

    45

    Screw   L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    11.9

    14.52

    16.96

    Cm3

    195

    238

    274

    Shot weight (PS)

    g

    178

    217

    249

    oz

    6.28

    7.65

    8.78

    Injection   Pressure

    psi

    30160

    24795

    21460

    Mpa

    208

    171

    148

    Max   screw speed

    rpm

    200

    Clamping   Unit




    Clamping   Force

    KN /   T

    1300   / 130

    U.S.ton

    143

    Opening   stroke

    In

    14.96

    mm

    380

    Tie-bars   distance

    In

    16.41   X 16.41

    mm

    417   X 417

    Max.mold   height

    In

    18.11

    mm

    460

    Min.mold   height

    In

    7.08

    mm

    180

    Ejector   Stroke

    In

    4.72

    mm

    120

    Ejector   force

    KN

    46

    U.S.   ton

    5.06

    General




    Pump   power

    Kw

    15

    HP

    20.1

    Heating   capacity

    Kw

    7.4

    HP

    9.92

    Oil   tank Capacity

    Litre

    220

    Machine   Dimensions

    In

    181.10   X 53.15 X 82.68

    m

    4.60   X 1.35 X 2.10

    Machine   weight

    Kg

    4300

    Lbs

    9460


  • TH160

    TH160

    TH160

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    1.65

    1.77

    1.97

    mm

    42

    45

    50

    Screw   L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    19.03

    21.84

    26.96

    Cm3

    312

    358

    442

    Shot weight (PS)

    g

    284

    326

    402

    oz

    10.02

    11.50

    14.18

    Injection   Pressure

    psi

    29435

    25665

    20735

    Mpa

    203

    177

    143

    Max   screw speed

    rpm

    200

    Clamping   Unit




    Clamping   Force

    KN /   T

    1600   / 160

    U.S.ton

    176

    Opening   stroke

    In

    17.13

    mm

    435

    Tie-bars   distance

    In

    18.30   X 18.30

    mm

    465   X 465

    Max.mold   height

    In

    21.65

    mm

    550

    Min.mold   height

    In

    7.87

    mm

    200

    Ejector   Stroke

    In

    5.31

    mm

    135

    Ejector   force

    KN

    46

    U.S.   ton

    5.06

    General




    Pump   power

    Kw

    22

    HP

    29.48

    Heating   capacity

    Kw

    9.9

    HP

    13.27

    Oil   tank Capacity

    Litre

    300

    Machine   Dimensions

    In

    200.79   X 55.12 X 86.61

    m

    5.10   X 1.40 X 2.20

    Machine   weight

    Kg

    5300

    Lbs

    11660


  • TH180

    TH180

    TH180

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    1.77

    1.97

    2.17

    mm

    45

    50

    55

    Screw   L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    23.3

    28.73

    34.77

    Cm3

    382

    471

    570

    Shot weight (PS)

    g

    347

    429

    519

    oz

    12.24

    15.13

    18.31

    Injection   Pressure

    psi

    30015

    24360

    20010

    Mpa

    207

    168

    138

    Max   screw speed

    rpm

    180

    Clamping   Unit




    Clamping   Force

    KN /   T

    1800   / 180

    U.S.ton

    198

    Opening   stroke

    In

    17.13

    mm

    435

    Tie-bars   distance

    In

    18.90   X 18.90

    mm

    480   X 480

    Max.mold   height

    In

    21.65

    mm

    550

    Min.mold   height

    In

    7.87

    mm

    200

    Ejector   Stroke

    In

    5.31

    mm

    135

    Ejector   force

    KN

    46

    U.S.   ton

    5.06

    General




    Pump   power

    Kw

    30

    HP

    40.2

    Heating   capacity

    Kw

    11.5

    HP

    15.41

    Oil   tank Capacity

    Litre

    305

    Machine   Dimensions

    In

    204.72   X 57.09 X 88.58

    m

    5.20   X 1.45 X 2.25

    Machine   weight

    Kg

    5800

    Lbs

    12760


  • TH210

    TH210

    TH210

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    1.77

    1.97

    2.17

    mm

    45

    50

    55

    Screw   L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    23.3

    28.73

    34.77

    Cm3

    382

    471

    570

    Shot weight (PS)

    g

    347

    429

    519

    oz

    12.24

    15.13

    18.31

    Injection   Pressure

    psi

    30015

    24360

    20010

    Mpa

    207

    168

    138

    Max   screw speed

    rpm

    171

    Clamping   Unit




    Clamping   Force

    KN /   T

    2100   / 210

    U.S.ton

    230

    Opening   stroke

    In

    18.7

    mm

    475

    Tie-bars   distance

    In

    20.47   X 20.47

    mm

    520   X 520

    Max.mold   height

    In

    21.65

    mm

    550

    Min.mold   height

    In

    7.87

    mm

    200

    Ejector   Stroke

    In

    5.51

    mm

    140

    Ejector   force

    KN

    62

    U.S.   ton

    6.82

    General




    Pump   power

    Kw

    30

    HP

    40.2

    Heating   capacity

    Kw

    11.5

    HP

    15.41

    Oil   tank Capacity

    Litre

    310

    Machine   Dimensions

    In

    214.57   X 59.06 X 90.55

    m

    5.45   X 1.50 X 2.30

    Machine   weight

    Kg

    6700

    Lbs

    14740


  • TH260

    TH260

    TH260

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    2.17

    2.36

    2.56

    mm

    55

    60

    65

    Screw   L/D ration

    L/D

    22

    20

    18.5

    Shot volume

     in3

    39.10

    46.54

    54.66

    Cm3

    641

    763

    896

    Shot weight (PS)

    g

    584

    695

    815

    oz

    20.60

    24.51

    28.75

    Injection   Pressure

    psi

    28855

    24360

    20735

    Mpa

    199

    168

    143

    Max   screw speed

    rpm

    178

    Clamping   Unit




    Clamping   Force

    KN /   T

    2600   / 260

    U.S.ton

    286

    Opening   stroke

    In

    21.65

    mm

    550

    Tie-bars   distance

    In

    22.83   X 22.83

    mm

    580   X 580

    Max.mold   height

    In

    22.83

    mm

    580

    Min.mold   height

    In

    7.87

    mm

    200

    Ejector   Stroke

    In

    5.91

    mm

    150

    Ejector   force

    KN

    62

    U.S.   ton

    6.82

    General




    Pump   power

    Kw

    37

    HP

    49.58

    Heating   capacity

    Kw

    13.5

    HP

    18.09

    Oil   tank Capacity

    Litre

    330

    Machine   Dimensions

    In

    228.35   X 62.20 X 90.55

    m

    5.80   X 1.58 X 2.30

    Machine   weight

    Kg

    8000

    Lbs

    17600


  • TH280

    TH280

    TH280

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    2.36

    2.56

    2.76

    mm

    60

    65

    70

    Screw   L/D ration

    L/D

    22.7

    20.9

    19.4

    Shot volume

     in3

    47.40

    55.63

    64.54

    Cm3

    777

    912

    1058

    Shot weight (PS)

    g

    707

    830

    963

    oz

    24.94

    29.28

    33.97

    Injection   Pressure

    psi

    24360

    20735

    17835

    Mpa

    168

    143

    123

    Max   screw speed

    rpm

    190

    Clamping   Unit




    Clamping   Force

    KN /   T

    2800   / 280

    U.S.ton

    308

    Opening   stroke

    In

    23.23

    mm

    590

    Tie-bars   distance

    In

    24.21   X 24.21

    mm

    615   X 615

    Max.mold   height

    In

    24.8

    mm

    630

    Min.mold   height

    In

    7.87

    mm

    200

    Ejector   Stroke

    In

    5.91

    mm

    150

    Ejector   force

    KN

    70

    U.S.   ton

    7.7

    General




    Pump   power

    Kw

    37

    HP

    49.58

    Heating   capacity

    Kw

    18.3

    HP

    24.52

    Oil   tank Capacity

    Litre

    450

    Machine   Dimensions

    In

    235.43   X 65.35 X 92.52

    m

    5.98   X 1.66 X 2.35

    Machine   weight

    Kg

    8700

    Lbs

    19140


  • TH320

    TH320

    TH320

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    2.56

    2.76

    2.96

    mm

    65

    70

    75

    Screw   L/D ration

    L/D

    22

    20

    19

    Shot volume

     in3

    70.82

    80.82

    94.31

    Cm3

    1161

    1347

    1546

    Shot weight (PS)

    g

    1057

    1226

    1407

    oz

    37.28

    43.25

    54.53

    Injection   Pressure

    psi

    30160

    25955

    22620

    Mpa

    208

    179

    156

    Max   screw speed

    rpm

    192

    Clamping   Unit




    Clamping   Force

    KN /   T

    3200   / 320

    U.S.ton

    352

    Opening   stroke

    In

    25.98

    mm

    660

    Tie-bars   distance

    In

    25.98  X 25.98

    mm

    660 x 660

    Max.mold   height

    In

    26.77

    mm

    680

    Min.mold   height

    In

    9.84

    mm

    250

    Ejector   Stroke

    In

    6.3

    mm

    160

    Ejector   force

    KN

    62

    U.S.   ton

    6.82

    General




    Pump   power

    Kw

    45

    HP

    60.30

    Heating   capacity

    Kw

    22.8

    HP

    30.55

    Oil   tank Capacity

    Litre

    690

    Machine   Dimensions

    In

    271.65   X 72.83 X 92.52

    m

    6.90   X 1.85 X 2.35

    Machine   weight

    Kg

    12000

    Lbs

    26400


  • TH400

    TH400

    TH400

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    2.76

    2.96

    3.16

    mm

    70

    75

    80

    Screw   L/D ration

    L/D

    22

    20

    19

    Shot volume

     in3

    91.56

    105.10

    119.56

    Cm3

    1501

    1723

    1960

    Shot weight (PS)

    g

    1366

    1568

    1784

    oz

    48.18

    55.31

    62.93

    Injection   Pressure

    psi

    28855

    25085

    22040

    Mpa

    199

    173

    152

    Max   screw speed

    rpm

    172

    Clamping   Unit




    Clamping   Force

    KN /   T

    4000   / 400

    U.S.ton

    440

    Opening   stroke

    In

    27.76

    mm

    705

    Tie-bars   distance

    In

    28.74   X 28.74

    mm

    730   X 730

    Max.mold   height

    In

    30.71

    mm

    780

    Min.mold   height

    In

    9.84

    mm

    250

    Ejector   Stroke

    In

    5.91

    mm

    150

    Ejector   force

    KN

    79

    U.S.   ton

    8.69

    General




    Pump   power

    Kw

    55

    HP

    73.70

    Heating   capacity

    Kw

    29.50

    HP

    39.53

    Oil   tank Capacity

    Litre

    770

    Machine   Dimensions

    In

    291.34   X 74.80 X 92.52

    m

    7.40   X 1.90 X 2.35

    Machine   weight

    Kg

    16000

    Lbs

    35200


  • TH450

    TH450

    TH450

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    2.76

    2.96

    3.16

    mm

    70

    75

    80

    Screw   L/D ration

    L/D

    22

    20

    19

    Shot volume

     in3

    91.56

    105.10

    119.56

    Cm3

    1501

    1723

    1960

    Shot weight (PS)

    g

    1366

    1568

    1784

    oz

    48.18

    55.31

    62.93

    Injection   Pressure

    psi

    28855

    25085

    22040

    Mpa

    199

    173

    152

    Max   screw speed

    rpm

    169

    Clamping   Unit




    Clamping   Force

    KN /   T

     4500 / 450

    U.S.ton

    495

    Opening   stroke

    In

    29.13

    mm

    740

    Tie-bars   distance

    In

    30.31   X 30.31

    mm

    770   X 770

    Max.mold   height

    In

    30.71

    mm

    780

    Min.mold   height

    In

    9.84

    mm

    250

    Ejector   Stroke

    In

    7.87

    mm

    200

    Ejector   force

    KN

    110

    U.S.   ton

    12.1

    General




    Pump   power

    Kw

    55

    HP

    73.70

    Heating   capacity

    Kw

    29.50

    HP

    39.53

    Oil   tank Capacity

    Litre

    950

    Machine   Dimensions

    In

    295.28   X 76.77 X 94.49

    m

    7.50   X 1.95 X 2.40

    Machine   weight

    Kg

    17400

    Lbs

    38280


  • TH500

    TH500

    TH500

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    2.96

    3.16

    3.35

    mm

    75

    80

    85

    Screw   L/D ration

    L/D

    23

    21

    20

    Shot volume

     in3

    105.55

    119.87

    135.36

    Cm3

    1727

    1965

    2219

    Shot weight (PS)

    g

    1572

    1788

    2019

    oz

    55.45

    63.07

    71.22

    Injection   Pressure

    psi

    27695

    24360

    21460

    Mpa

    191

    168

    148

    Max   screw speed

    rpm

    138

    Clamping   Unit




    Clamping   Force

    KN /   T

    5000   / 500

    U.S.ton

    605

    Opening   stroke

    In

    30.31

    mm

    770

    Tie-bars   distance

    In

    32.28 X 30.70

    mm

    820 x 780

    Max.mold   height

    In

    31.89

    mm

    810

    Min.mold   height

    In

    12.99

    mm

    330

    Ejector   Stroke

    In

    7.87

    mm

    200

    Ejector   force

    KN

    150

    U.S.   ton

    16.5

    General




    Pump   power

    Kw

    30 +  55

    HP

    40.2 + 73.7

    Heating   capacity

    Kw

    33.5

    HP

    44.89

    Oil   tank Capacity

    Litre

    950

    Machine   Dimensions

    In

    334.65   X 86.61 X 110.24

    m

    8.50   X 2.20 X 2.80

    Machine   weight

    Kg

    20700

    Lbs

    45540


  • TH600

    TH600

    TH600

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    3.54

    3.74

    3.94

    mm

    90

    95

    100

    Screw   L/D ration

    L/D

    23

    21

    20

    Shot volume

     in3

    166.9

    185.93

    206.00

    Cm3

    2736

    3048

    3377

    Shot weight (PS)

    g

    2489

    2774

    3073

    oz

    87.80

    97.85

    108.40

    Injection   Pressure

    psi

    26680

    23925

    21605

    Mpa

    184

    165

    149

    Max   screw speed

    rpm

    149

    Clamping   Unit




    Clamping   Force

    KN /   T

    6000   / 600

    U.S.ton

    660

    Opening   stroke

    In

    35.43

    mm

    900

    Tie-bars   distance

    In

    34.45 X 34.45

    mm

    875 X 875

    Max.mold   height

    In

    35.43

    mm

    900

    Min.mold   height

    In

    13.78

    mm

    350

    Ejector   Stroke

    In

    9.84

    mm

    250

    Ejector   force

    KN

    150

    U.S.   ton

    16.5

    General




    Pump   power

    Kw

    37 + 55

    HP

    49.58 + 73.7

    Heating   capacity

    Kw

    42.8

    HP

    57.35

    Oil   tank Capacity

    Litre

    950

    Machine   Dimensions

    In

    401.57   X 86.61 X 106.69

    m

    10.20   X 2.20 X 2.71

    Machine   weight

    Kg

    32000

    Lbs

    70400


  • TH730

    TH730

    TH730

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    3.74

    3.94

    4.14

    mm

    95

    100

    105

    Screw   L/D ration

    L/D

    21

    20

    18.5

    Shot volume

     in3

    194.47

    215.57

    237.53

    Cm3

    3188

    3534

    3894

    Shot weight (PS)

    g

    2901

    3216

    3543

    oz

    102.3

    113.4

    124.9

    Injection   Pressure

    psi

    25375

    22910

    20735

    Mpa

    175

    158

    143

    Max   screw speed

    rpm

    110

    Clamping   Unit




    Clamping   Force

    KN /   T

    7300   / 730

    U.S.ton

    803

    Opening   stroke

    In

    39.37

    mm

    1000

    Tie-bars   distance

    In

    38.58 x 37.40

    mm

    980  x 950

    Max.mold   height

    In

    37.8

    mm

    960

    Min.mold   height

    In

    15.75

    mm

    400

    Ejector   Stroke

    In

    11.02

    mm

    280

    Ejector   force

    KN

    210

    U.S.   ton

    230

    General




    Pump   power

    Kw

    37+ 55

    HP

    49.58 + 73.7

    Heating   capacity

    Kw

    48.8

    HP

    65.4

    Oil   tank Capacity

    Litre

    1000

    Machine   Dimensions

    In

    450  x 94.49 x 123.62

    m

    11.43  x 2.40 x 3.14

    Machine   weight

    Kg

    42000

    Lbs

    92400


  • TH900

    TH900

    TH900

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    3.74

    3.94

    4.14

    mm

    95

    100

    105

    Screw   L/D ration

    L/D

    23

    21

    20

    Shot volume

     in3

    216.18

    239.55

    264.13

    Cm3

    3544

    3927

    4330

    Shot weight (PS)

    g

    3225

    3574

    3941

    oz

    113.76

    126.07

    139.01

    Injection   Pressure

    psi

    24795

    22475

    20300

    Mpa

    171

    155

    140

    Max   screw speed

    rpm

    108

    Clamping   Unit




    Clamping   Force

    KN /   T

    9000/900

    U.S.ton

    990

    Opening   stroke

    In

    43.31

    mm

    1100

    Tie-bars   distance

    In

    44.29   x 42.72

    mm

    1125   x 1085

    Max.mold   height

    In

    43.31

    mm

    1100

    Min.mold   height

    In

    19.68

    mm

    500

    Ejector   Stroke

    In

    13.19

    mm

    335

    Ejector   force

    KN

    216

    U.S.   ton

    24

    General




    Pump   power

    Kw

    55 +   45

    HP

    73.7   + 60.3

    Heating   capacity

    Kw

    48.8

    HP

    65.39

    Oil   tank Capacity

    Litre

    1315

    Machine   Dimensions

    In

    444.88   x 104.33 x 133.86

    m

    11.30   x 2.65 x 3.40

    Machine   weight

    Kg /   T

    46000   / 46

    Lbs

    101200


  • TH1100

    TH1100

    TH1100

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    4.33

    4.72

    5.12

    mm

    110

    120

    130

    Screw   L/D ration

    L/D

    22

    20.2

    18.6

    Shot volume

     in3

    324.58

    386.31

    453.41

    Cm3

    5321

    6333

    7433

    Shot weight (PS)

    g

    4842

    5763

    6764

    oz

    170.7

    203.2

    233.5

    Injection   Pressure

    psi

    25810

    21750

    18415

    Mpa

    178

    150

    127

    Max   screw speed

    rpm

    110

    Clamping   Unit




    Clamping   Force

    KN /   T

    11000   / 1100

    U.S.ton

    1210

    Opening   stroke

    In

    48.03

    mm

    1220

    Tie-bars   distance

    In

    45.67  x 45.67

    mm

    1160   x 1160

    Max.mold   height

    In

    45.67

    mm

    1160

    Min.mold   height

    In

    17.72

    mm

    450

    Ejector   Stroke

    In

    12.60

    mm

    320

    Ejector   force

    KN

    245

    U.S.   ton

    27

    General




    Pump   power

    Kw

    45+45   /  30 x3

    HP

    60.30   +60.30 /  40.20 X 3

    Heating   capacity

    Kw

    68.85

    HP

    92.26

    Oil   tank Capacity

    Litre

    2000

    Machine   Dimensions

    In

    494.09   x 104.33 x 137.80

    m

    12.55   x 2.65 x 3.5

    Machine   weight

    Kg

    56000

    Lbs

    123457.60


  • TH1300

    TH1300

    TH1300

    Injection   Unit

    A

    B

    C

    D

    Screw Diameter

    In

    4.33

    4.72

    5.12

    5.51

    mm

    110

    120

    130

    140

    Screw   L/D ration

    L/D

    26.2

    24

    22.2

    23.7

    Shot volume

     in3

    359.41

    427.73

    501.97

    582.18

    Cm3

    5892

    7012

    8229

    9544

    Shot weight (PS)

    g

    5361

    6380

    7488

    8685

    oz

    189.1

    225.0

    264.1

    306.3

    Injection   Pressure

    psi

    29580

    24940

    21170

    18270

    Mpa

    204

    172

    146

    126

    Max   screw speed

    rpm

    95

    Clamping   Unit





    Clamping   Force

    KN /   T

    13000   / 1300

    U.S.ton

    1430

    Opening   stroke

    In

    55.12

    mm

    1400

    Tie-bars   distance

    In

    51.97   x 50.39

    mm

    1320   x 1280

    Max.mold   height

    In

    51.18

    mm

    1300

    Min.mold   height

    In

    21.65

    mm

    550

    Ejector   Stroke

    In

    15.75

    mm

    400

    Ejector   force

    KN

    260

    U.S.   ton

    28.6

    General





    Pump   power

    Kw

    37 x   3

    HP

    49.58   x 3

    Heating   capacity

    Kw

    87.95

    HP

    117.85

    Oil   tank Capacity

    Litre

    1672

    Machine   Dimensions

    In

    533.46   x 108.66 x 153.54

    m

    13.55   x 2.76 x 3.9

    Machine   weight

    Kg

    65000

    Lbs

    143300


  • TH1500

    TH1500

    TH1500

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    5.12

    5.51

    5.91

    mm

    130

    140

    150

    Screw   L/D ration

    L/D

    23.7

    22

    20.5

    Shot volume

     in3

    526.25

    610.31

    700.65

    Cm3

    8627

    10005

    11486

    Shot weight (PS)

    g

    7851

    9105

    10452

    oz

    276.9

    321.1

    368.8

    Injection   Pressure

    psi

    23780

    20445

    17835

    Mpa

    164

    141

    123

    Max   screw speed

    rpm

    90

    Clamping   Unit




    Clamping   Force

    KN /   T

    15000   / 1500

    U.S.ton

    1650

    Opening   stroke

    In

    59.06

    mm

    1500

    Tie-bars   distance

    In

    57.09   x 53.15

    mm

    1450   x 1350

    Max.mold   height

    In

    59.06

    mm

    1500

    Min.mold   height

    In

    27.56

    mm

    700

    Ejector   Stroke

    In

    15.75

    mm

    400

    Ejector   force

    KN

    318

    U.S.   ton

    35

    General




    Pump   power

    Kw

    30 x   4

    HP

    40.20   x 4

    Heating   capacity

    Kw

    103.5

    HP

    138.69

    Oil   tank Capacity

    Litre

    2000

    Machine   Dimensions

    In

    551.18   x 129.92 x 157.48

    m

    14 x   3.3 x 4

    Machine   weight

    Kg

    87500

    Lbs

    192902


  • TH2000

    TH2000

    TH2000

    Injection   Unit

    A

    B

    C

    D

    Screw Diameter

    In

    5.12

    5.51

    5.91

    6.30

    mm

    130

    140

    150

    160

    Screw   L/D ration

    L/D

    23.7

    22

    20.5

    19.2

    Shot volume

     in3

    526.25

    610.31

    700.65

    797.21

    Cm3

    8627

    10005

    11486

    13069

    Shot weight (PS)

    g

    7851

    9105

    10452

    11892

    oz

    276.9

    321.1

    368.6

    419.4

    Injection   Pressure

    psi

    26970

    23345

    20300

    17835

    Mpa

    186

    161

    140

    123

    Max   screw speed

    rpm

    95

    Clamping   Unit





    Clamping   Force

    KN /   T

    20000   / 2000

    U.S.ton

    2200

    Opening   stroke

    In

    61.42

    mm

    1560

    Tie-bars   distance

    In

    63.78   x 58.27

    mm

    1620   x 1480

    Max.mold   height

    In

    61.42

    mm

    1560

    Min.mold   height

    In

    27.95

    mm

    710

    Ejector   Stroke

    In

    15.75

    mm

    400

    Ejector   force

    KN

    480

    U.S.   ton

    52.80

    General





    Pump   power

    Kw

    37 x   4

    HP

    49.58   x 4

    Heating   capacity

    Kw

    103.5

    HP

    138.69

    Oil   tank Capacity

    Litre

    3500

    Machine   Dimensions

    In

    614.17   x 137.80 x 157.48

    m

    15.60   x 3.50 x 4.00

    Machine   weight

    Kg

    128000

    Lbs

    282188


  • TH2500

    TH2500

    TH2500

    Injection   Unit

    A

    B

    C

    Screw Diameter

    In

    6.69

    7.28

    7.87

    mm

    170

    185

    200

    Screw   L/D ration

    L/D

    23.9

    22

    20.3

    Shot volume

     in3

    1467.6

    1738.07

    2031.30

    Cm3

    24059

    28493

    33300

    Shot weight (PS)

    g

    21894

    25928

    30303

    oz

    772.2

    914.5

    1068.8

    Injection   Pressure

    psi

    24650

    20880

    17835

    Mpa

    170

    144

    123

    Max   screw speed

    rpm

    60

    Clamping   Unit




    Clamping   Force

    KN /   T

    25000   / 2500

    U.S.ton

    2750

    Opening   stroke

    In

    74.8

    mm

    1900

    Tie-bars   distance

    In

    72.83   x 66.93

    mm

    1850   x 1700

    Max.mold   height

    In

    74.8

    mm

    1900

    Min.mold   height

    In

    31.50

    mm

    800

    Ejector   Stroke

    In

    17.72

    mm

    450

    Ejector   force

    KN

    480

    U.S.   ton

    52.80

    General




    Pump   power

    Kw

    37x2   + 45 x 2

    HP

    49.58   x 2 + 60.30 x 2

    Heating   capacity

    Kw

    170

    HP

    227.80

    Oil   tank Capacity

    Litre

    3700

    Machine   Dimensions

    In

    767.72   x 157.48 x 204.72

    m

    19.50   x 4.00 x 5.20

    Machine   weight

    Kg

    175000

    Lbs

    385805
